ControlPanel¶
General¶

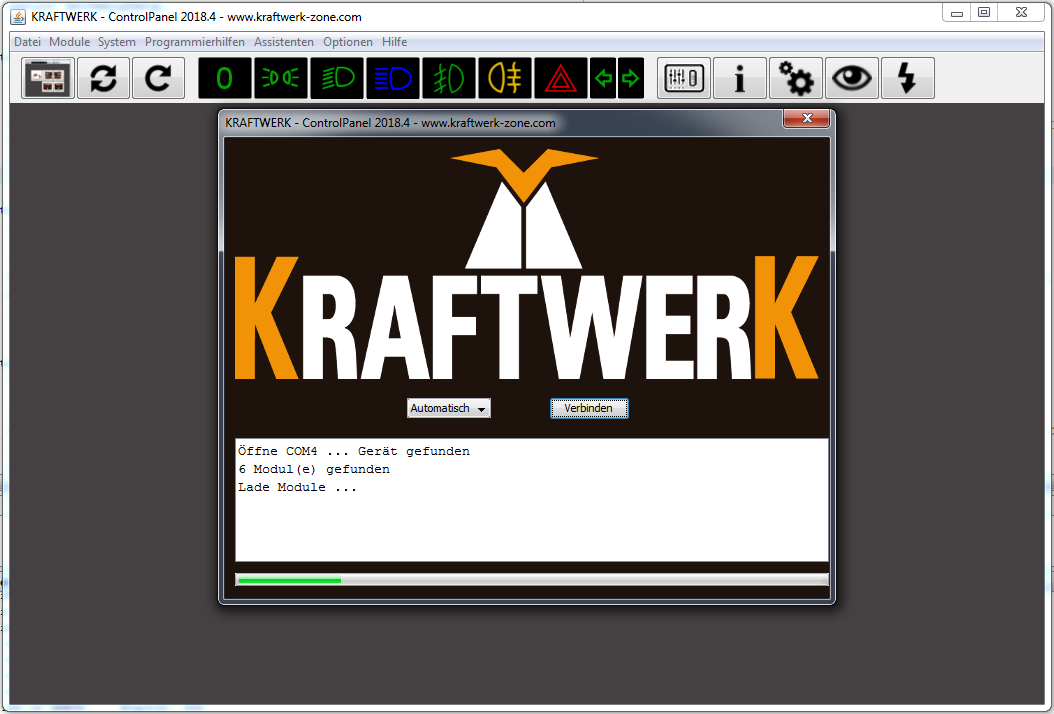

Al iniciar el ControlPanel, el modelo debe estar listo para operar: batería cargada y conectada, modelo y control remoto encendidos y vinculados, servos móviles.
El sistema se detecta automáticamente y se muestran todos los módulos.
Vista general de módulos¶
Al hacer clic en un módulo, se accede a la vista general de salidas. Allí puede asignar nombres, configurar velocidades de encendido y apagado y, según la función, configurar otros parámetros.
Guarde los cambios con el icono de disquete. Las ayudas están disponibles a través del signo de interrogación. Con el icono de ojo se pueden activar las salidas directamente en el modelo para facilitar la asignación.
Doble asignación¶
Cada salida puede tener doble asignación. Ejemplo:
- Primer nivel: luz de posición y luz de carretera
- Segundo nivel: intermitentes de emergencia
El cambio entre niveles es configurable.
hasta
Menú¶
| Archivo | Reconectar sistema, recargar módulos, descartar cambios temporales, guardar y abrir módulos. |
| Módulos | Mostrar y cargar todos los módulos. |

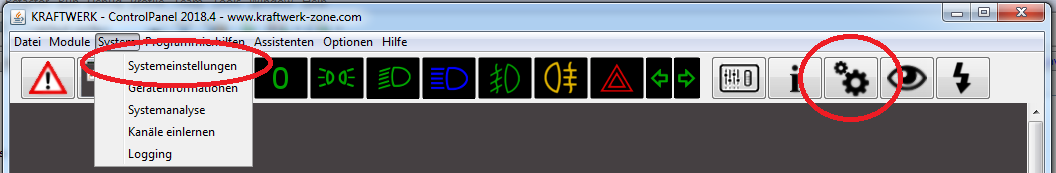

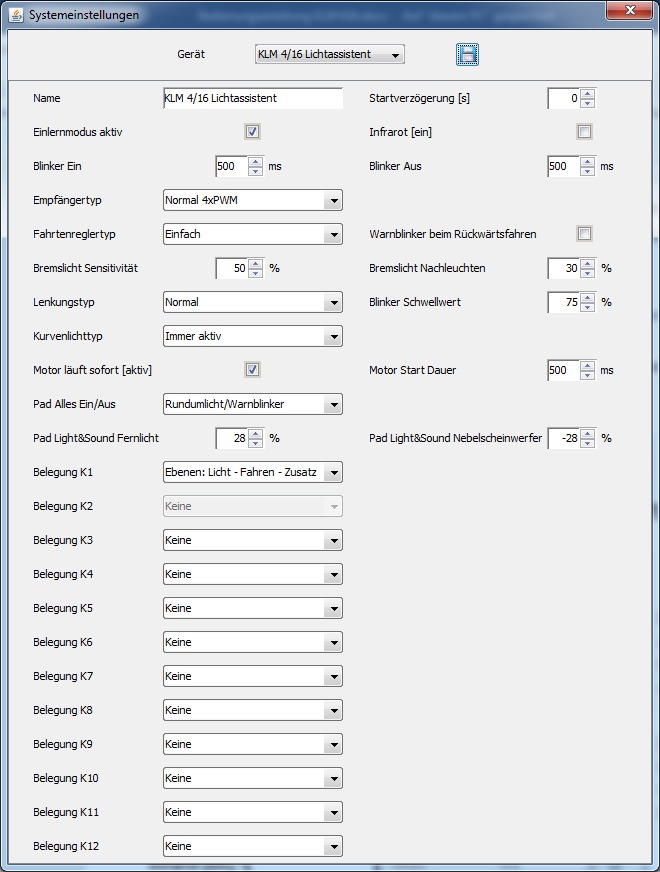

| Configuración del sistema | Configuración básica del sistema. |
| Información del dispositivo | Información sobre módulos, actualizaciones, ajustes de fábrica. |
| Análisis del sistema | Autodiagnóstico, prueba de comunicación, búsqueda de módulos dañados. |
| Asistente para aprender canales | Ayuda para aprender los canales. |
| Registro | Registro de comunicación para la búsqueda de errores. |
| Asistente de datos en vivo | Visualización en tiempo real de posiciones de palancas y estados de conmutación. |
| Asistentes de efectos | Configuración de efectos de luces giratorias y KnightRider. |
| Configuración | Opciones avanzadas, modo experto (advertencia sobre posibles daños). |
| Información | Información sobre el ControlPanel e informes de errores. |
Barra de herramientas¶
- Mostrar pantalla principal
- Reconectar sistema
- Recargar módulos
- Luz apagada / luz de posición / luz de cruce / luz de carretera / faros antiniebla / luz antiniebla trasera encendido/apagado
- Mostrar datos en vivo
- Información del dispositivo
- Configuración del sistema
- Mostrar salida en vivo
- Abrir actualización en vivo
Datos en vivo¶

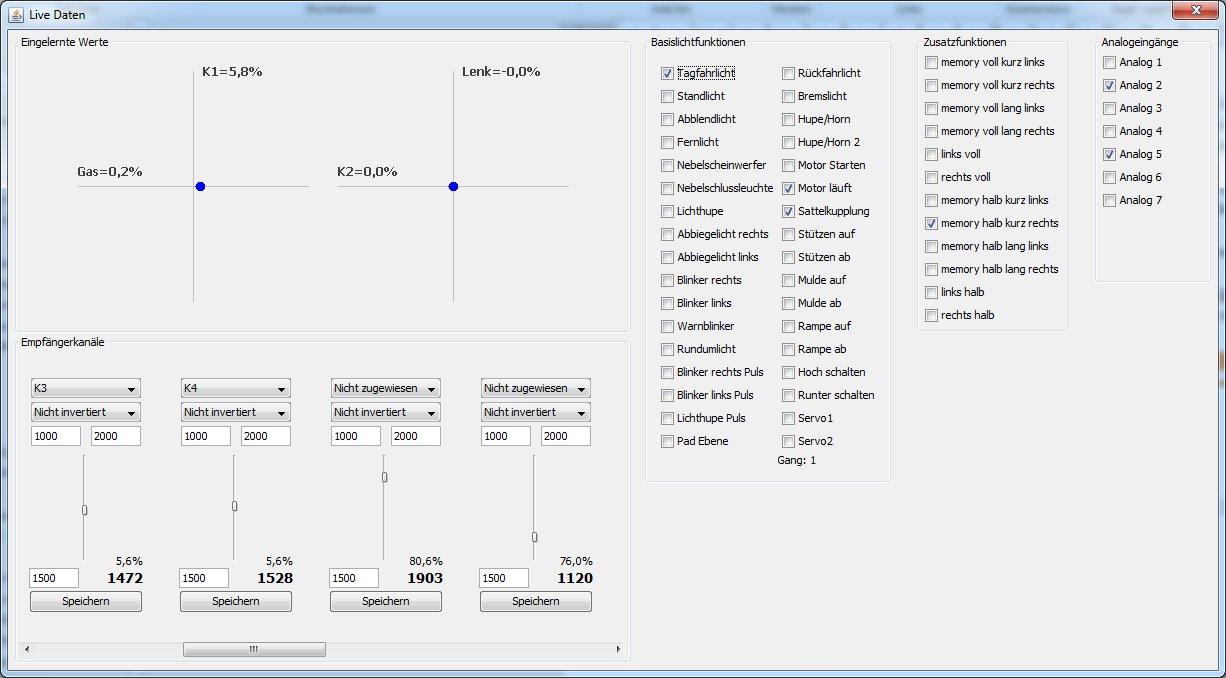

La vista de datos en vivo muestra las posiciones de las palancas y los estados de conmutación en tiempo real. Los canales pueden aprenderse y las funciones activarse o desactivarse.
| [[IMAGE_078]] | Cuando los canales están correctamente aprendidos, los puntos azules deben seguir los movimientos de su palanca. Si usa CPPM, IBUS o SBUS, los canales también deben asignarse correctamente. |
| 665544332211 [[IMAGE_079]] | Aquí se muestran todos los canales tal como se miden realmente. La información de aprendizaje no se tiene en cuenta, es decir, las barras pueden moverse hacia abajo aunque la palanca se mueva hacia arriba.1: Solo se debe cambiar la asignación de canales si se usa CPPM, IBUS o SBUS.2-5: Estos valores se establecen durante el proceso de aprendizaje. 1000 – 2000 y 1500 como posición central son los valores estándar. Los valores pueden ajustarse y guardarse.6: Desplácese hacia la derecha para ver los valores de otros canales (solo relevante para CPPM, IBUS, SBUS) |
| El lado derecho de los datos en vivo muestra los estados de conmutación. Algunos pueden establecerse haciendo clic. Los tres grupos funcionales funciones básicas de luz, funciones adicionales y analógico pueden usarse como interruptores en las funciones, por ejemplo, en la función interruptor simple. [[IMAGE_080]] [[IMAGE_081]] |
Con un aprendizaje correcto, los puntos azules siguen los movimientos de la palanca. Para CPPM, I-BUS o S-BUS, la asignación de canales debe ser correcta.
El lado derecho muestra estados de conmutación que pueden cambiarse parcialmente haciendo clic.
Actualizaciones¶
Después de conectar, el ControlPanel muestra actualizaciones disponibles para los módulos de bus.
Consejos para una actualización segura:
- Actualice solo un módulo a la vez.
- Evite interrupciones de energía.
- Desconecte servos y motores durante la actualización.
- Reinicie el modelo y el ControlPanel en caso de problemas.
Las actualizaciones pueden restablecer los ajustes de fábrica. El ControlPanel guarda automáticamente todas las configuraciones en el disco duro.
Después de las actualizaciones se muestran todos los módulos. El KLM 4/16 consta del módulo principal con cuatro salidas de servo y la extensión de interruptores integrada con 16 salidas de conmutación.
Información del dispositivo¶
Muestra información básica sobre los módulos. "Mostrar dispositivo" enciende las primeras tres salidas, útil cuando hay varias expansiones sin asignación de nombres.
Los módulos pueden reiniciarse, restablecerse a ajustes de fábrica o actualizarse.
Análisis del sistema¶
Ayuda en la búsqueda de errores leyendo información, buscando módulos dañados y realizando pruebas de comunicación.
Aprender canales¶

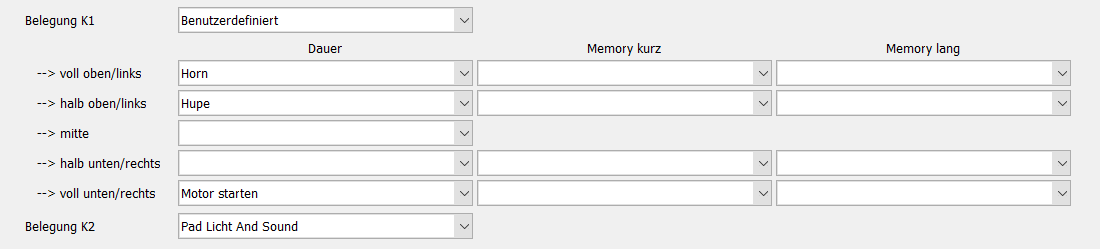

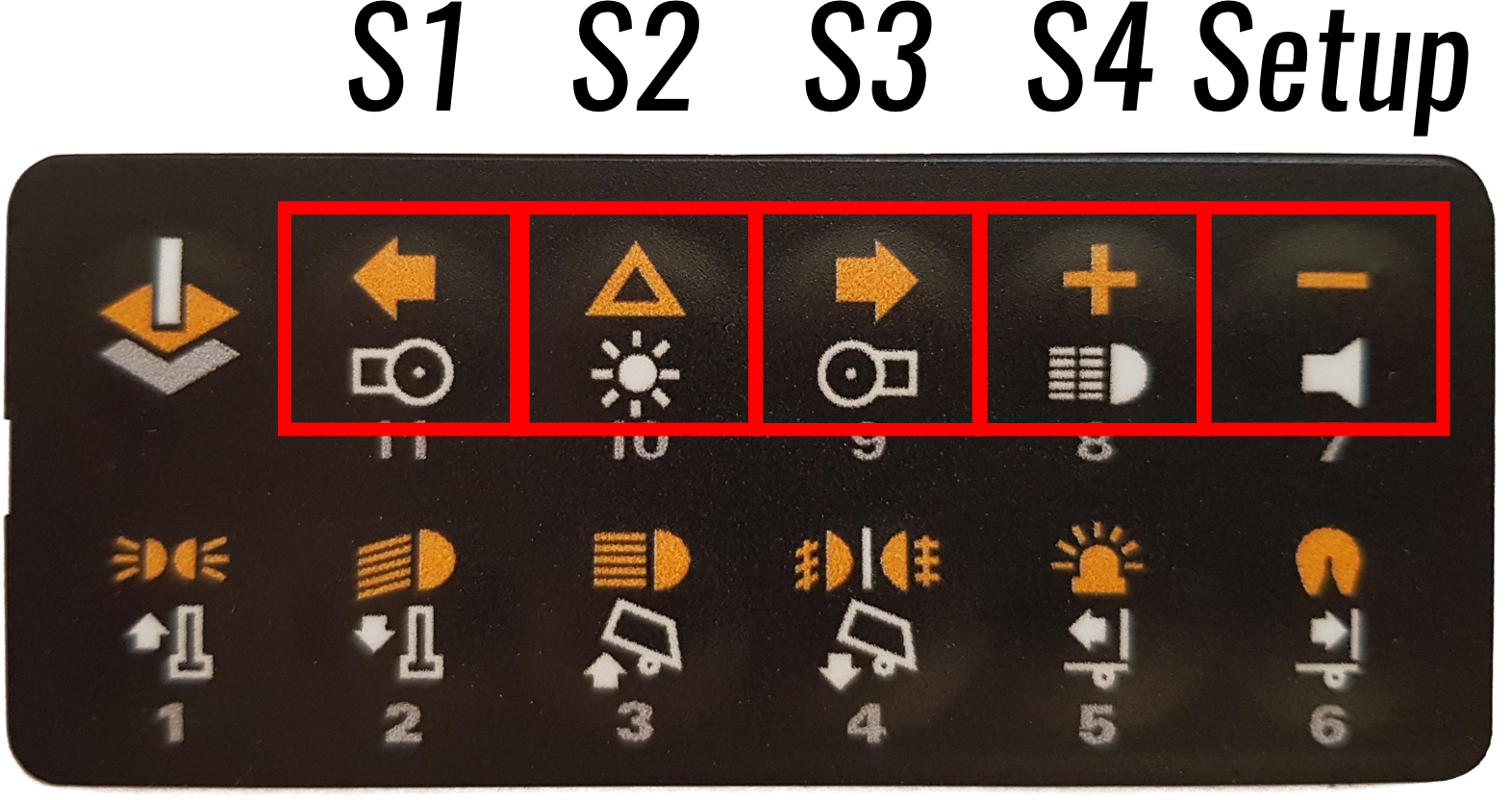

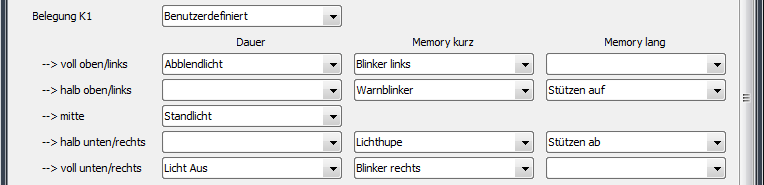

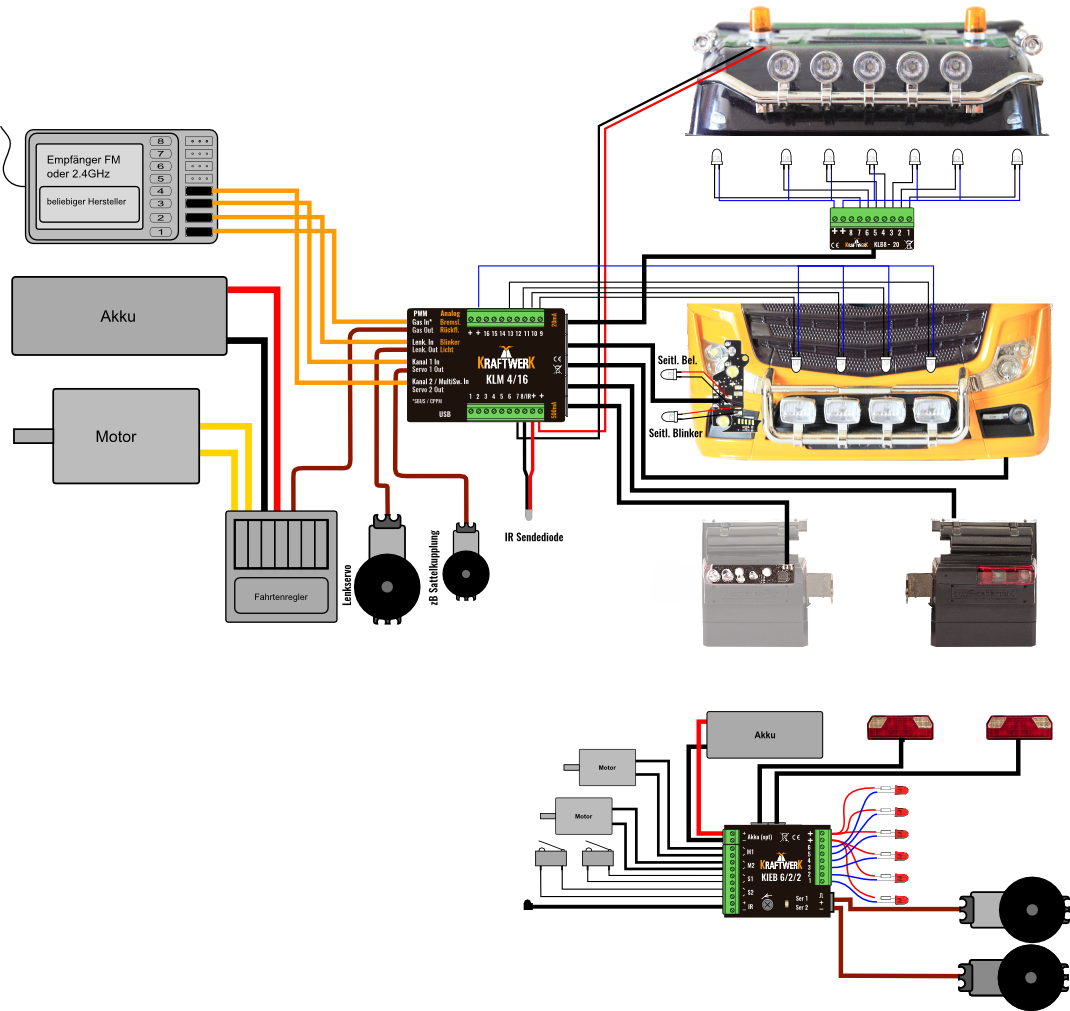

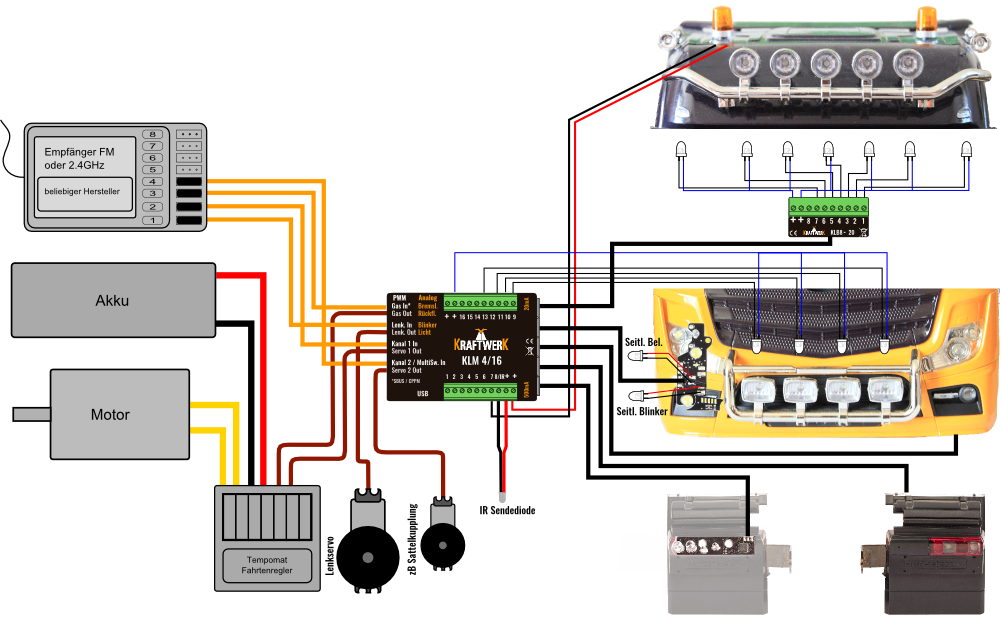

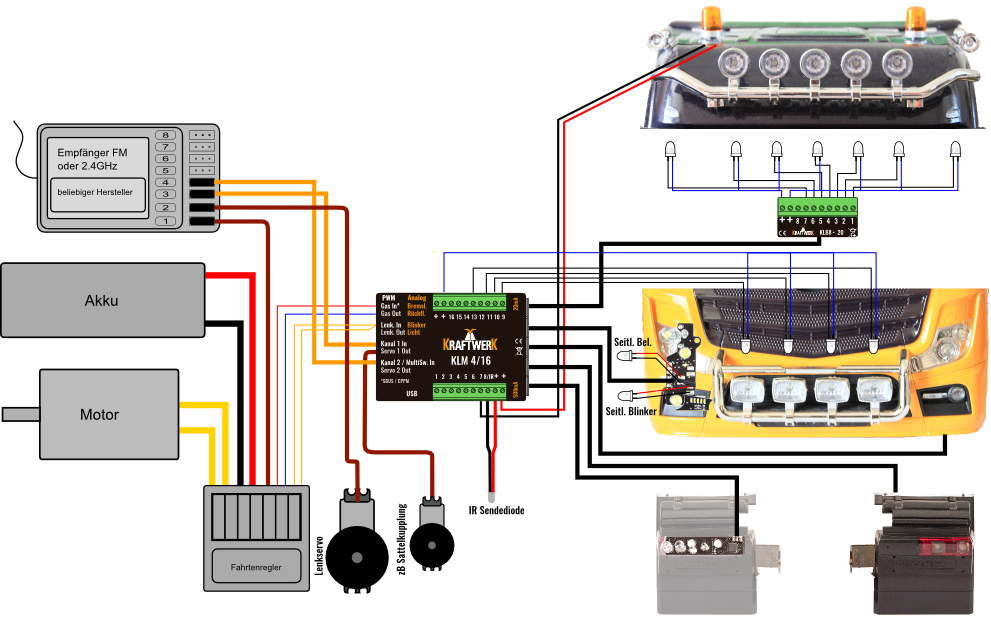

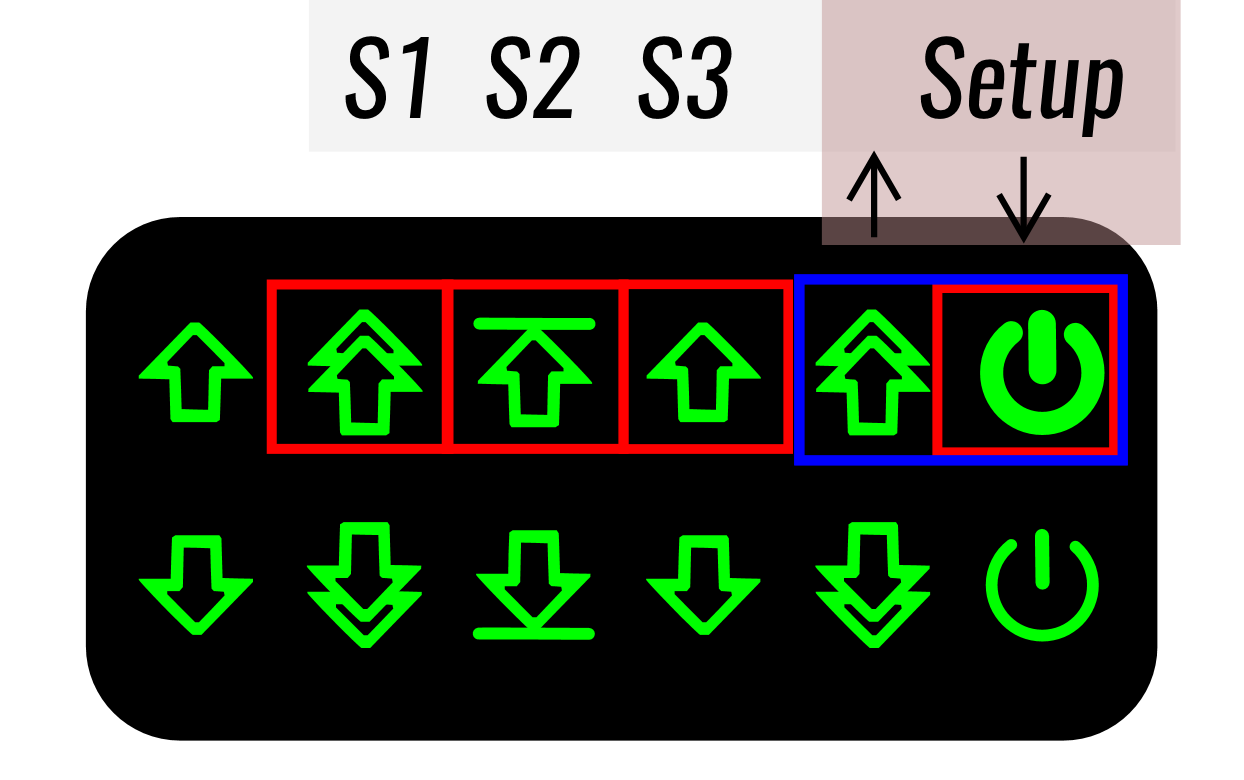

El asistente ayuda a aprender los canales. Configure previamente la asignación correcta para K1 y K2, especialmente al usar pads de control.
