Ved opstart af ControlPanel skal modellen være klar til drift: Batteri opladet og tilsluttet, model og fjernbetjening tændt og bundet, servomotorer bevægelige.

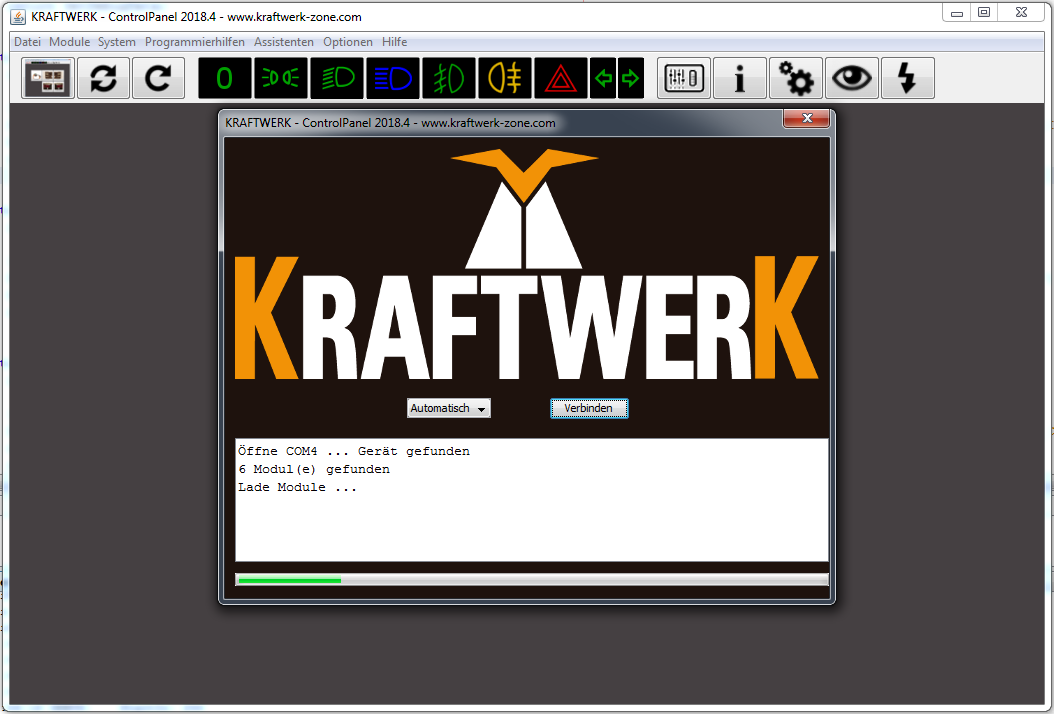

Systemet registreres automatisk, og alle moduler vises.



Moduloversigt

Ved klik på et modul kommer du til udgangsoversigten. Her kan du tildele navne, indstille tænd- og slukhastigheder og afhængigt af funktion konfigurere yderligere parametre.

Ændringer gemmes med disketteikonet. Hjælp er tilgængelig via spørgsmålstegnet. Med øjeikonet kan udgange på modellen aktiveres direkte for at lette tildelingen.


Dobbeltbelægning

Hver udgang kan dobbeltbelægges. Eksempel:

  • Første niveau: Positionslys & fjernlys
  • Andet niveau: Nødblink

Skiftet mellem niveauer kan konfigureres.


til

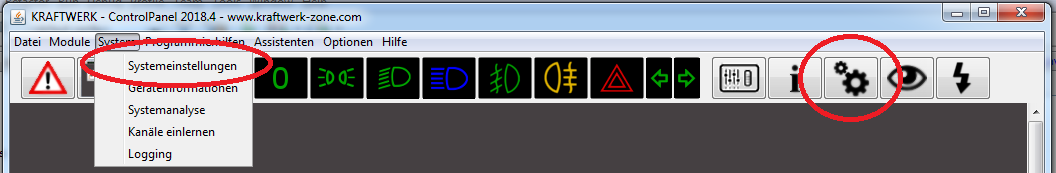

Fil Genforbind systemet, genindlæs moduler, forkast midlertidige ændringer, gem og åbn moduler.
Moduler Vis og indlæs alle moduler.

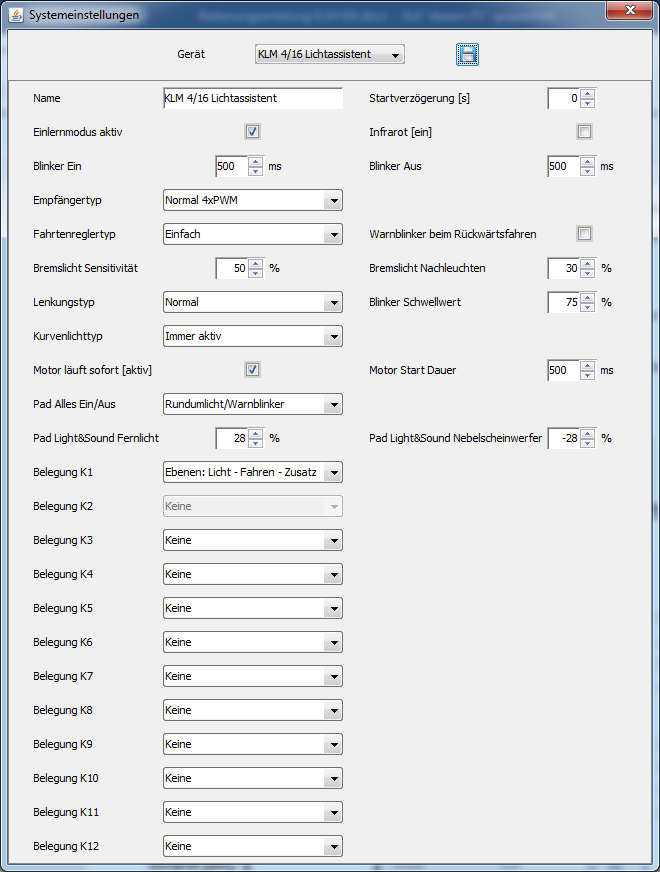

Systemindstillinger Grundlæggende systemkonfiguration.
Enhedsinformation Information om moduler, opdateringer, fabriksindstillinger.
Systemanalyse Selvtest, kommunikationstest, søg efter beskadigede moduler.
Kanallæringsassistent Hjælper med indlæring af kanaler.
Logging Kommunikationslog til fejlfinding.
Live-dataassistent Realtidsvisning af styrestænger og kontaktstatus.
Effektassistenter Konfiguration af rundlys- og KnightRider-effekter.
Indstillinger Avancerede muligheder, ekspertmode (advarsel om mulige skader).
Info Information om ControlPanel og fejllogs.

Symbolbjælke


  • Vis hovedskærm
  • Genforbind system
  • Genindlæs moduler
  • Lys Fra / Positionslys / Nærlys / Fjernlys / Tågeforlygter / Tågelygte bag Tænd/Sluk
  • Vis live-data
  • Enhedsinformation
  • Systemindstillinger
  • Vis live-udgang
  • Åbn live-opdatering

Live-data

Live-data-visningen viser styrestangpositioner og kontaktstatus i realtid. Kanaler kan indlæres, og funktioner kan tændes eller slukkes.

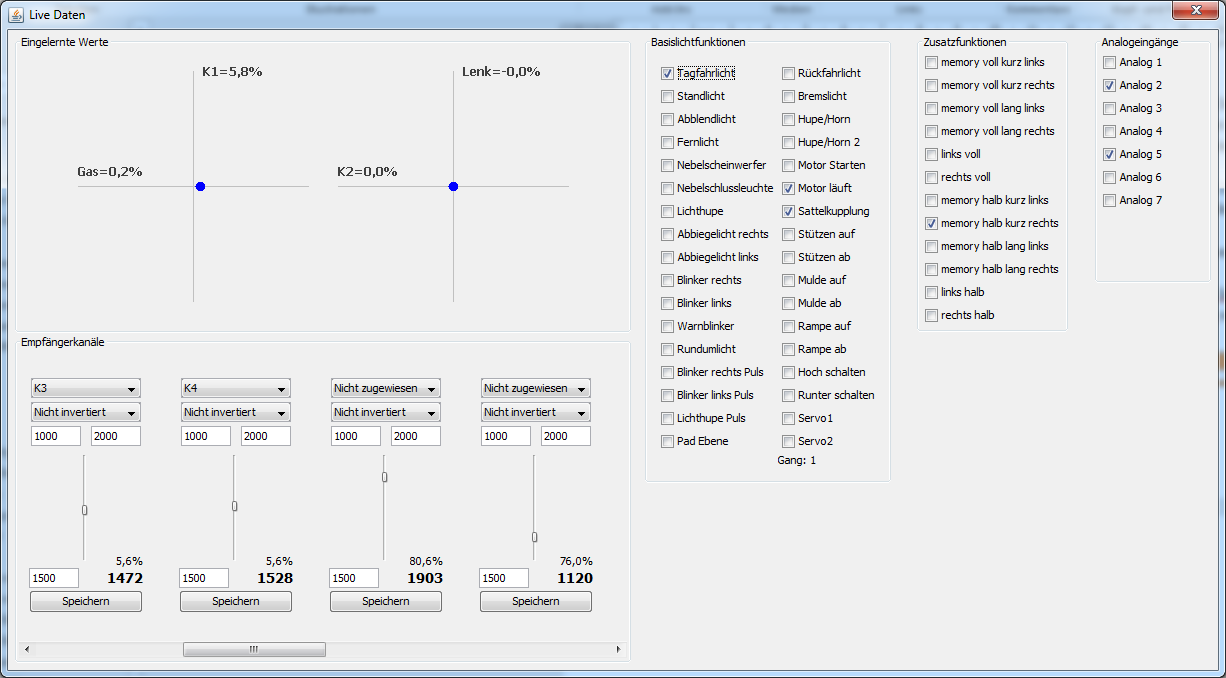

[[IMAGE_078]] Når kanalerne er korrekt indlært, skal de blå prikker følge dine styrestangsbevægelser. Hvis du bruger CPPM, IBUS eller SBUS, skal kanalerne også være korrekt tildelt.
665544332211 [[IMAGE_079]] Her vises alle kanaler, som de faktisk måles. Indlæringsinformationer tages ikke i betragtning, dvs. søjlerne kan bevæge sig nedad, selvom styrestangen bevæges opad.1: Kanaltilordning bør kun ændres, hvis CPPM, IBUS eller SBUS anvendes.2-5: Disse værdier sættes under indlæringsprocessen. 1000 – 2000 og 1500 midterposition er standardværdier. Værdierne kan justeres og gemmes.6: Scroll til højre for at se værdier for andre kanaler (kun relevant for CPPM, IBUS, SBUS)
Højre side af live-data viser kontaktstatus. Nogle kan ændres ved klik. De tre funktionsgrupper Basislysfunktioner, Tilføjelsesfunktioner og Analog kan bruges som kontakter i funktionerne, f.eks. ved funktionen Enkelkontakt. [[IMAGE_080]] [[IMAGE_081]]


Ved korrekt indlæring følger de blå prikker styrestangsbevægelserne. For CPPM, I-BUS eller S-BUS skal kanaltilordningen være korrekt.


Højre side viser kontaktstatus, som delvist kan ændres ved klik.



Opdateringer

Efter tilslutning viser ControlPanel tilgængelige opdateringer til busmoduler.


Tips til sikker opdatering:

  • Opdater kun ét modul ad gangen.
  • Undgå strømafbrydelser.
  • Afbryd servomotorer og motorer under opdatering.
  • Genstart model og ControlPanel ved problemer.



Opdateringer kan nulstille fabriksindstillinger. ControlPanel gemmer automatisk alle indstillinger på harddisken.




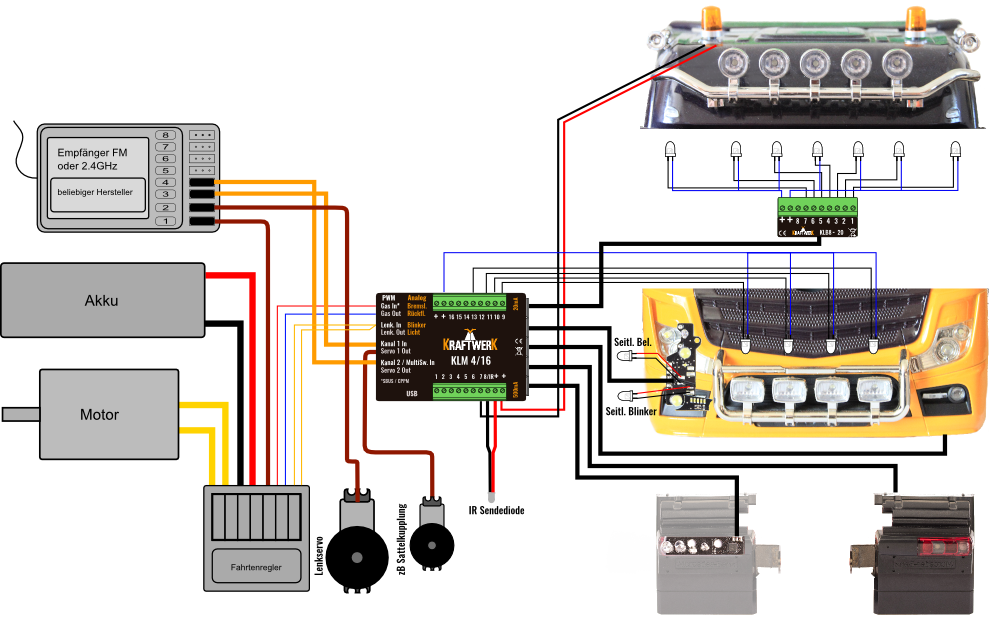

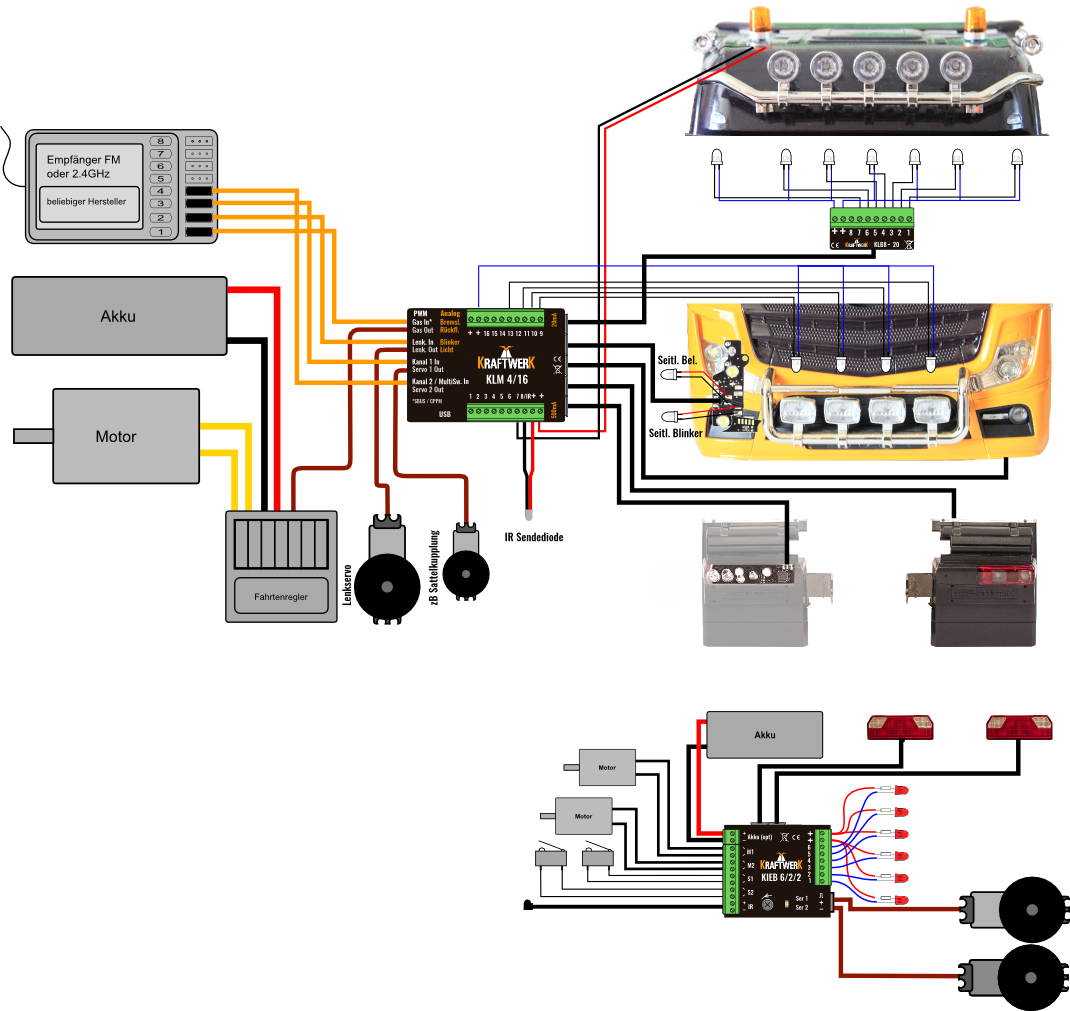

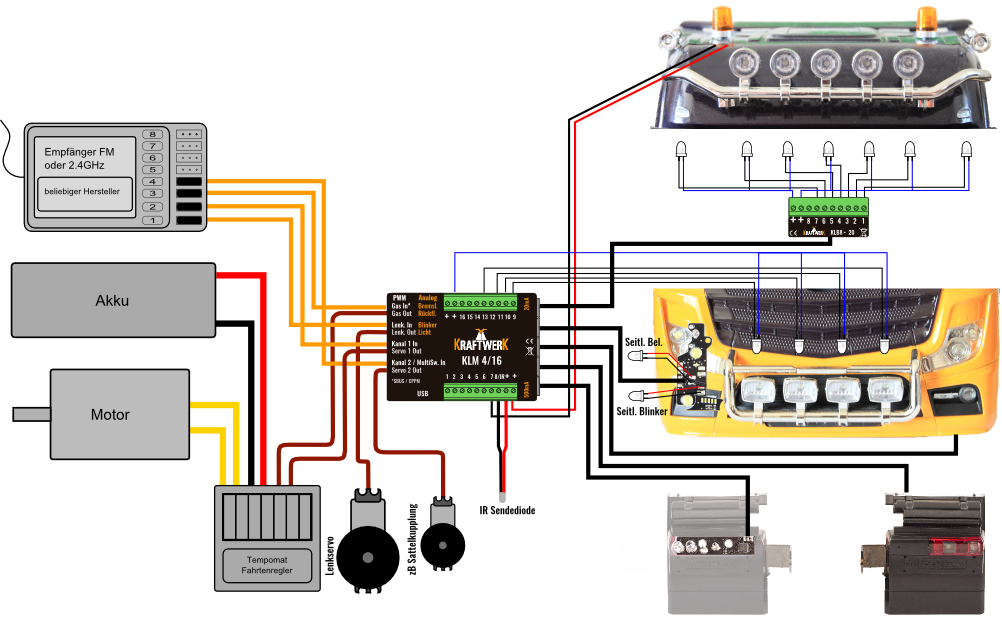

Efter opdateringer vises alle moduler. KLM 4/16 består af hovedmodulet med fire servo-udgange og den integrerede kontaktudvidelse med 16 kontaktudgange.


Enhedsinformation

Viser grundlæggende information om moduler. "Vis enhed" tænder de første tre udgange, nyttigt ved flere udvidelser uden navngivning.

Moduler kan genstartes, nulstilles til fabriksindstillinger eller opdateres.


Systemanalyse

Hjælper med fejlfinding ved at læse informationer, søge efter beskadigede moduler og udføre kommunikationstest.



Kanaler indlære

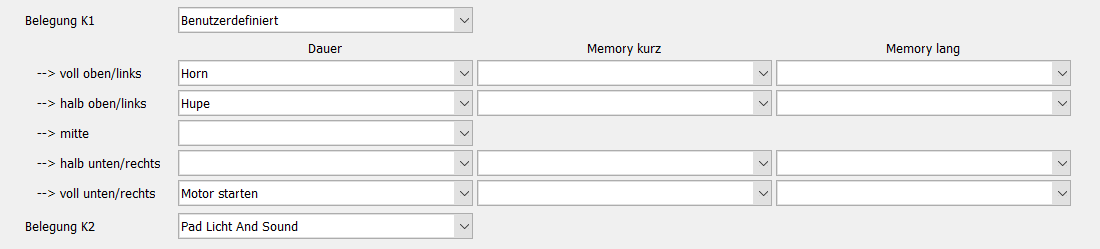

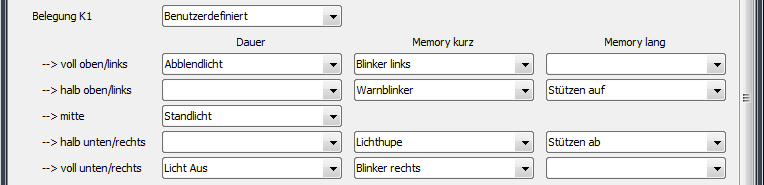

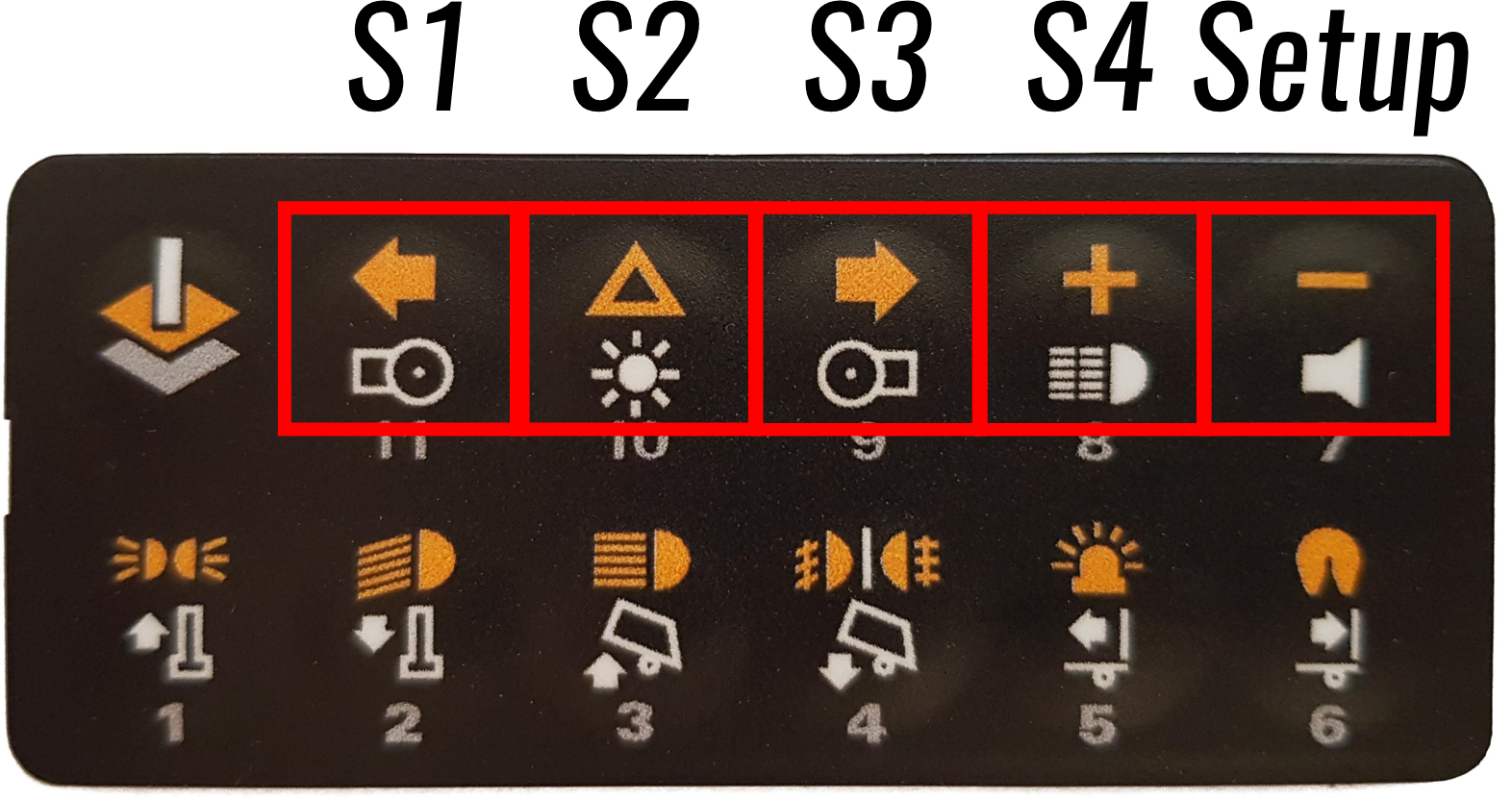

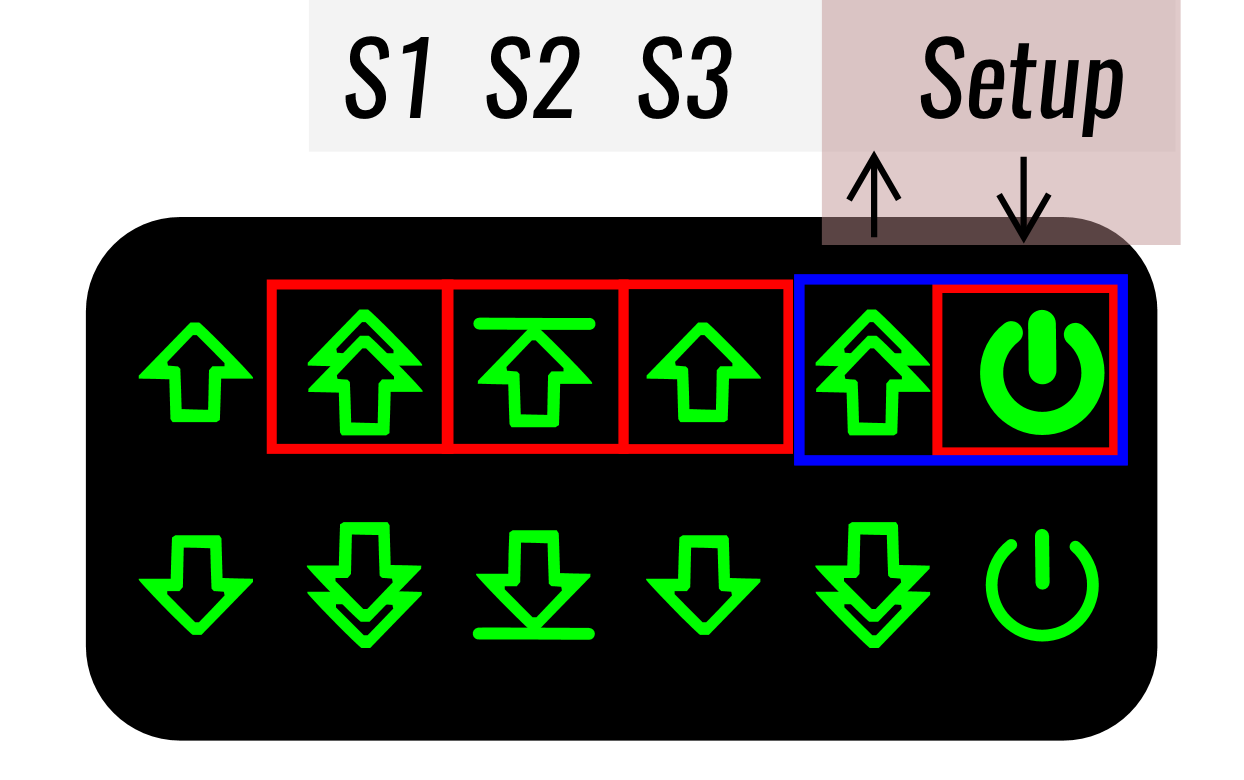

Assistenten hjælper med indlæring af kanaler. Indstil korrekt tildeling for K1 og K2 på forhånd, især ved brug af styrepads.
