Puesta en marcha¶
Instalación en un transmisor Carson¶

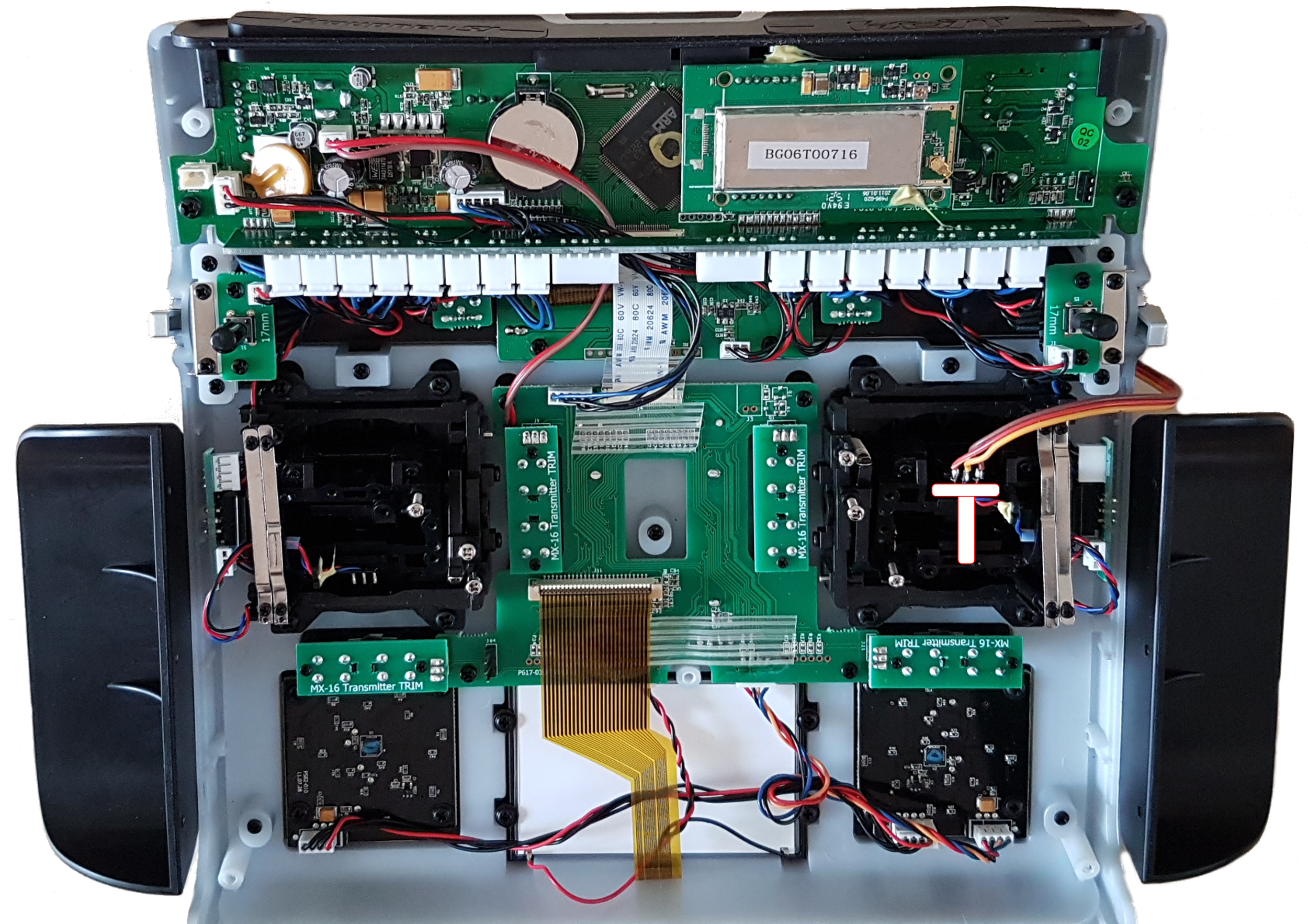

El pad de control debe conectarse a un canal analógico. Los canales de conmutación no son adecuados. Si el pad se conecta como se muestra a continuación, el joystick derecho controla verticalmente las señales del pad y no puede usarse para otros fines.
Nota: Ajuste el trimmer a un extremo y déjelo allí. Si más adelante el recorrido en una dirección es demasiado pequeño, el trimmer puede colocarse en el otro extremo y el pad puede reprogramarse.
Dado que los sistemas de control remoto Carson generalmente no tienen una respuesta lineal, los recorridos del pad deben ajustarse de forma asimétrica (ver sección 5.11 "Programación de canales para recorridos asimétricos").
Se requieren los siguientes ajustes:

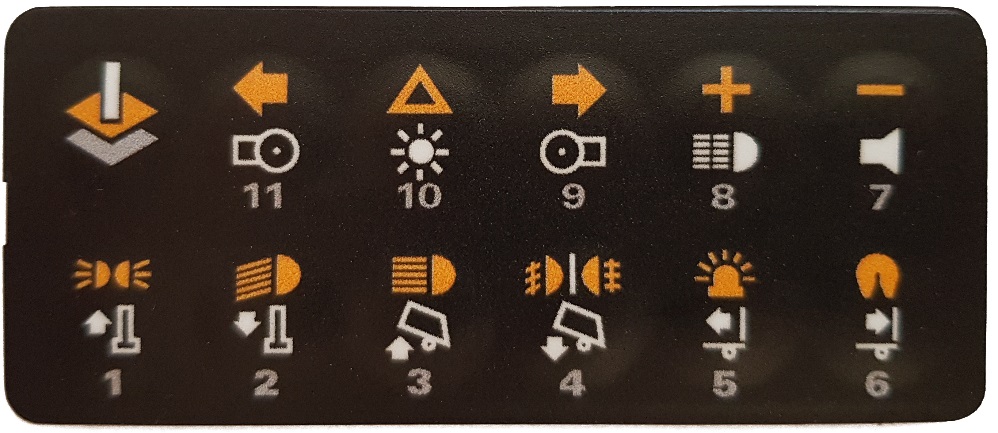

- Pulse el botón 7 y luego el botón 10.
- Pulse el botón 6 y luego el botón 2.
Estos ajustes optimizan el rango de control. Luego programe los canales en consecuencia.
Debido a la gran variabilidad de los sistemas de control remoto Carson, en algunos casos pueden ser necesarios ajustes diferentes.
Instalación en un Graupner MC20¶

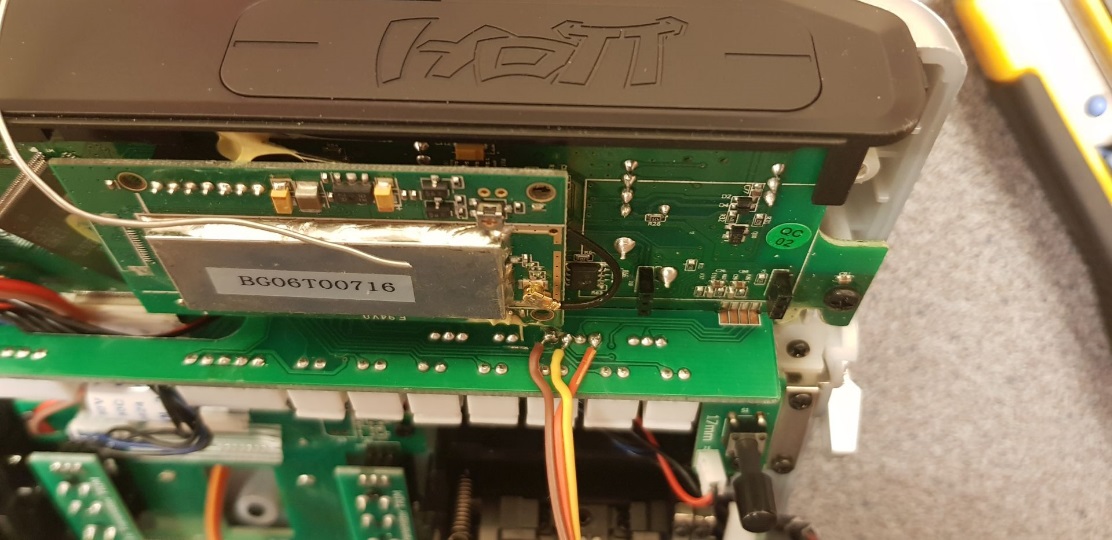

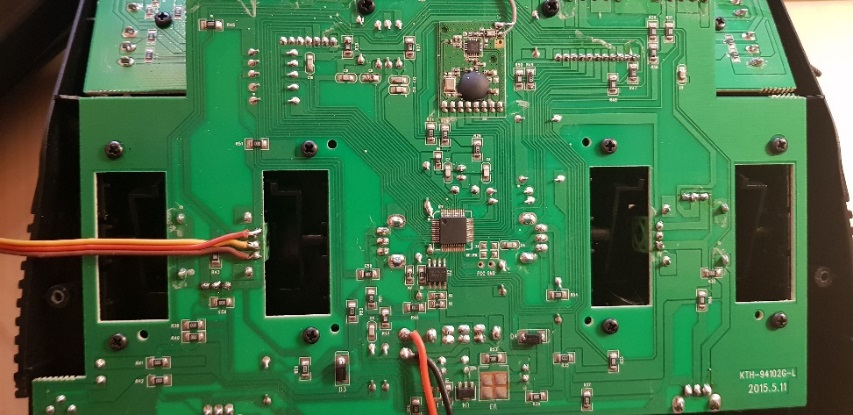

Una mejor opción que la mostrada arriba es soldar directamente en la placa, ya que así no se producen movimientos mecánicos.
