ControlPanel

Obecné

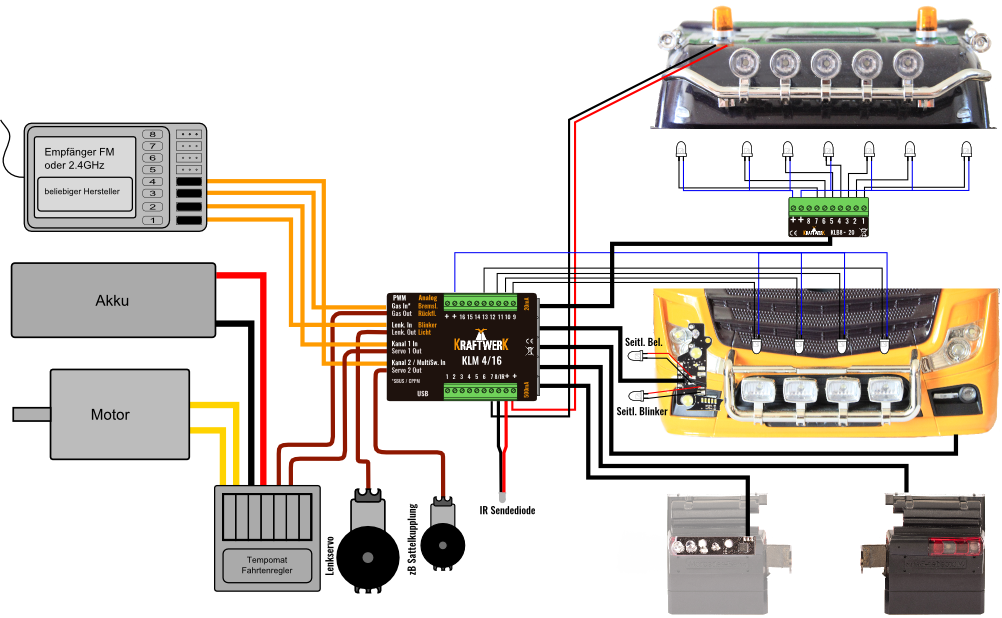

Při spuštění ControlPanelu musí být model připraven k provozu: baterie nabitá a připojená, model a vysílač zapnuté a spárované, serva pohyblivá.

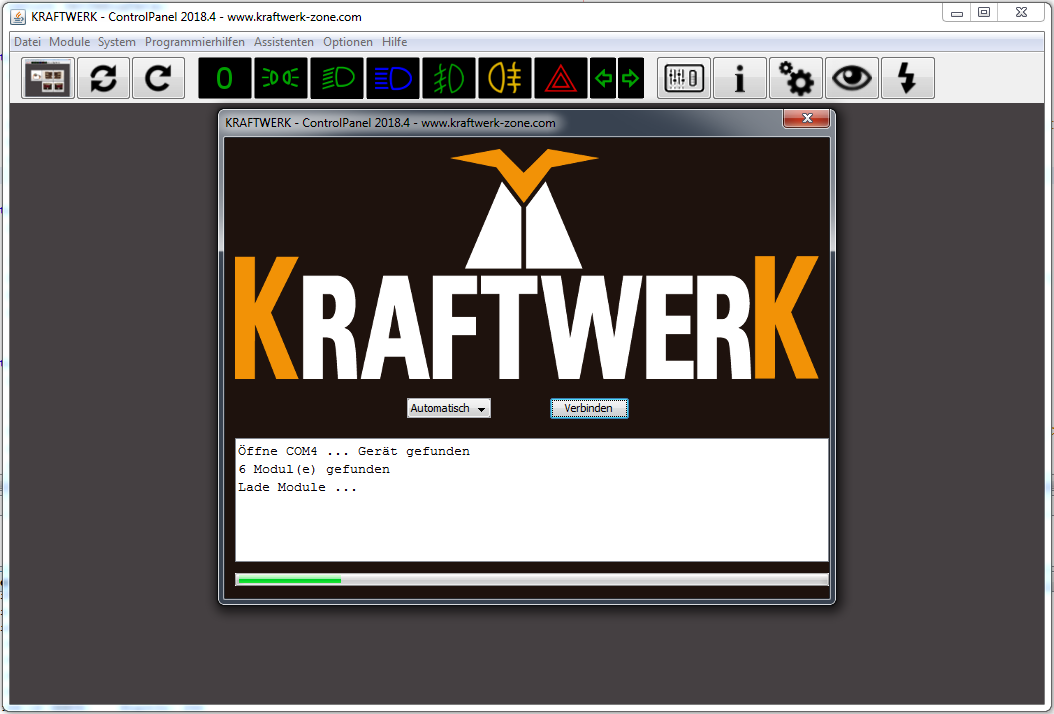

Systém je automaticky rozpoznán a všechny moduly jsou zobrazeny.

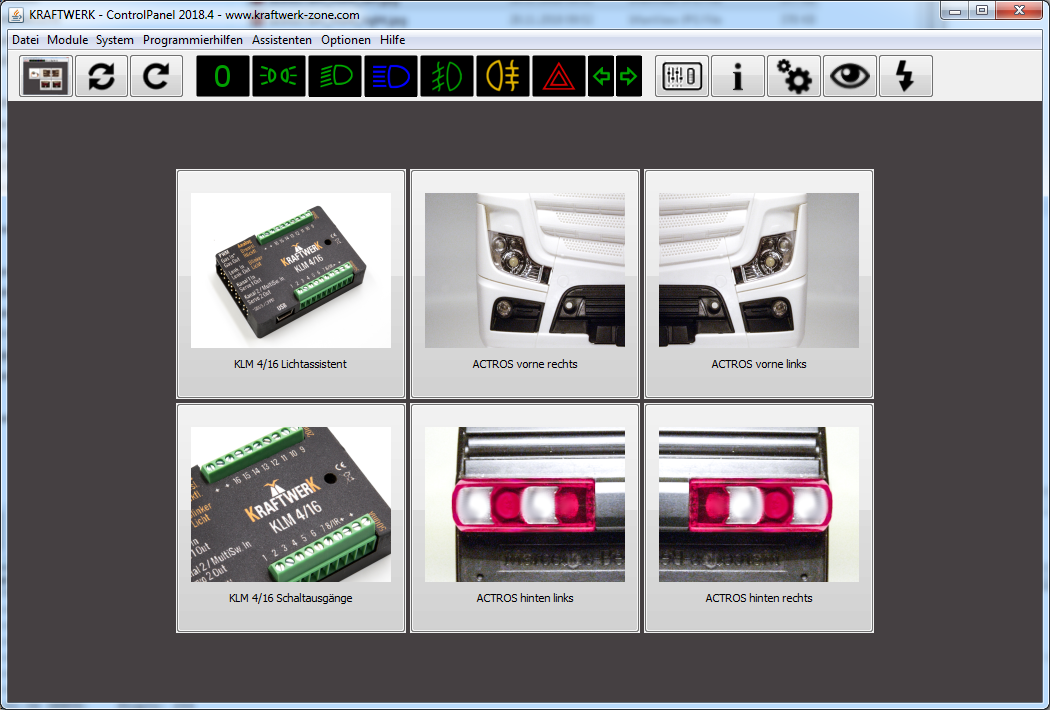

Přehled modulů

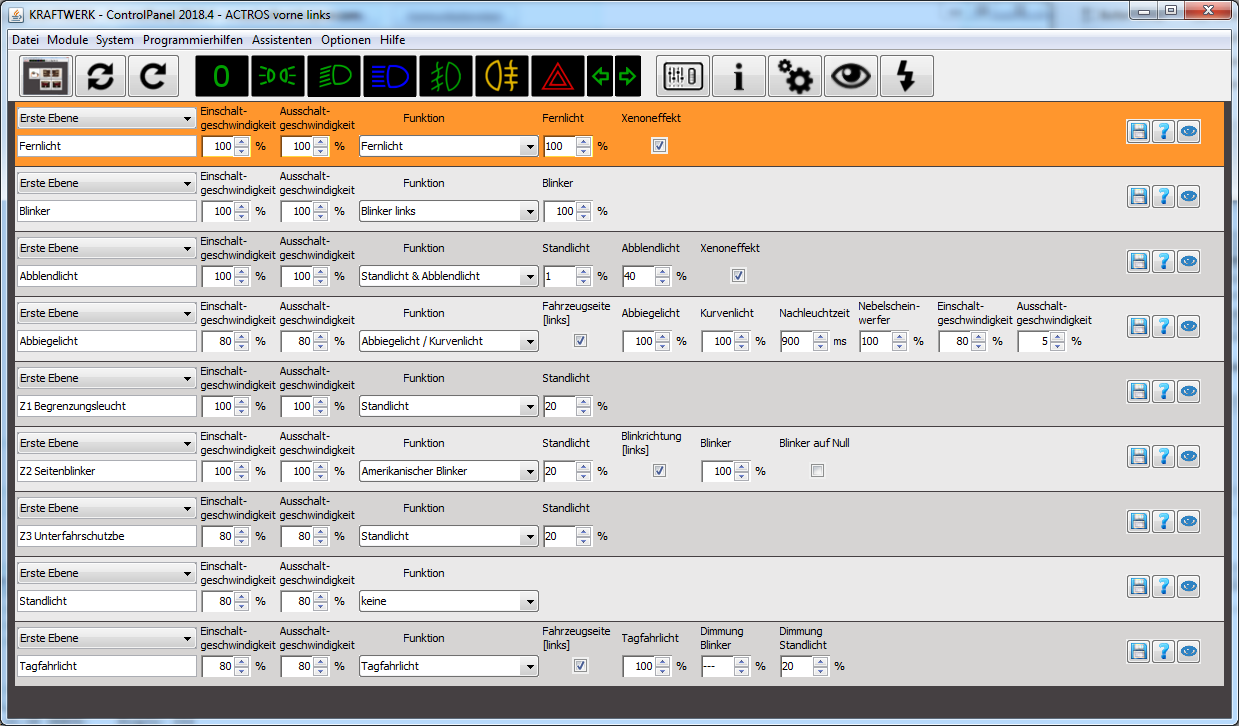

Kliknutím na modul se dostanete do přehledu výstupů. Zde můžete přiřadit jména, nastavit rychlosti zapnutí a vypnutí a podle funkce konfigurovat další parametry.

Změny uložíte ikonou diskety. Nápovědy jsou dostupné přes otazník. Pomocí ikony oka lze výstupy na modelu přímo aktivovat, aby se usnadnilo přiřazení.

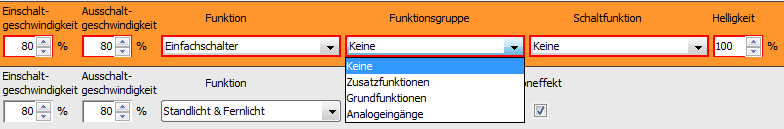

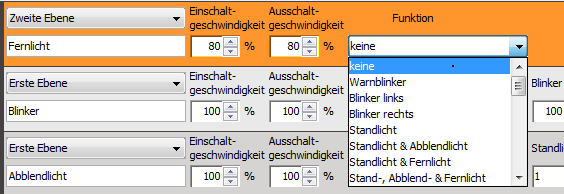

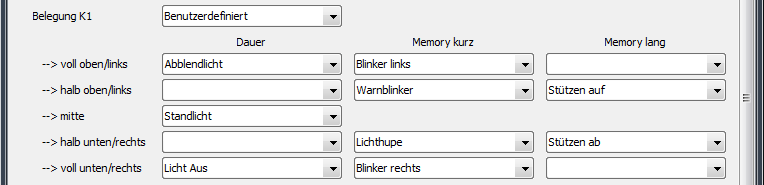

Dvojí přiřazení

Každý výstup může být přiřazen dvakrát. Příklad:

  • První úroveň: poziční světlo & dálkové světlo
  • Druhá úroveň: výstražné blinkry

Přepínání mezi úrovněmi je konfigurovatelné.


až

Soubor Znovu připojit systém, znovu načíst moduly, zahodit dočasné změny, uložit a otevřít moduly.
Moduly Zobrazit a načíst všechny moduly.

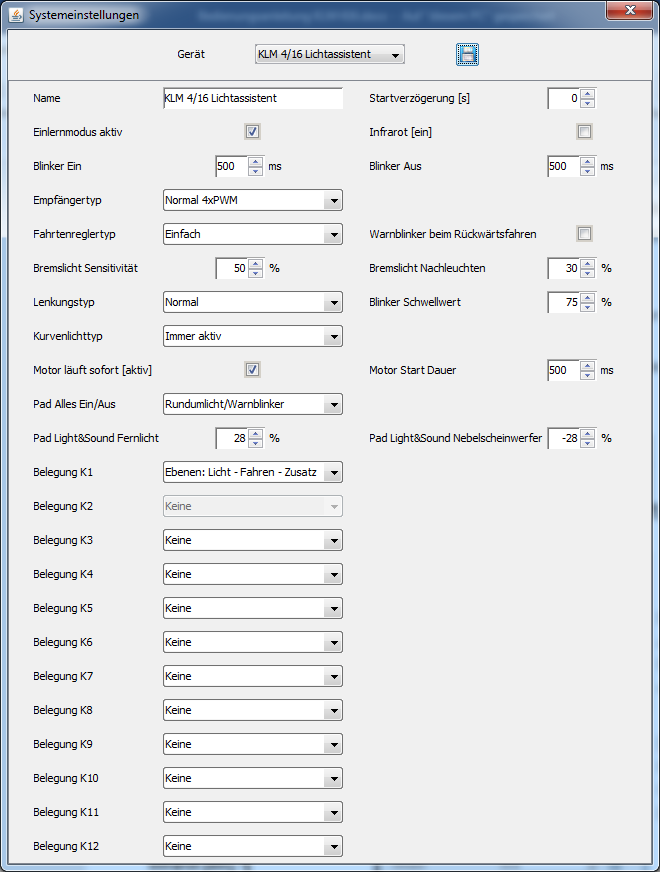

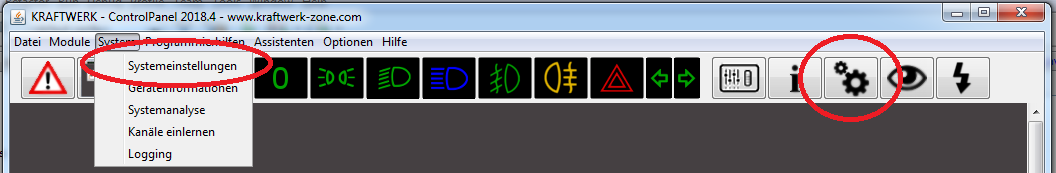

Nastavení systému Základní konfigurace systému.
Informace o zařízeních Informace o modulech, aktualizace, tovární nastavení.
Analýza systému Selftest, test komunikace, hledání poškozených modulů.
Průvodce učením kanálů Podpora při učení kanálů.
Logging Protokol komunikace pro hledání chyb.
Průvodce živými daty Zobrazení polohy pák a stavů přepínačů v reálném čase.
Průvodce efekty Konfigurace efektů výstražných světel a KnightRider efektů.
Nastavení Rozšířené možnosti, režim experta (varování před možným poškozením).
Info Informace o ControlPanelu a hlášení chyb.

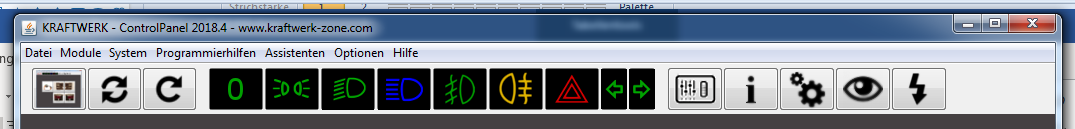

Panel nástrojů


  • Zobrazit hlavní obrazovku
  • Znovu připojit systém
  • Znovu načíst moduly
  • Světla Vypnuto / poziční světlo / potkávací světlo / dálkové světlo / mlhové světlo / zadní mlhové světlo Zapnuto/Vypnuto
  • Zobrazit živá data
  • Informace o zařízeních
  • Nastavení systému
  • Zobrazit živý výstup
  • Otevřít živou aktualizaci

Živá data

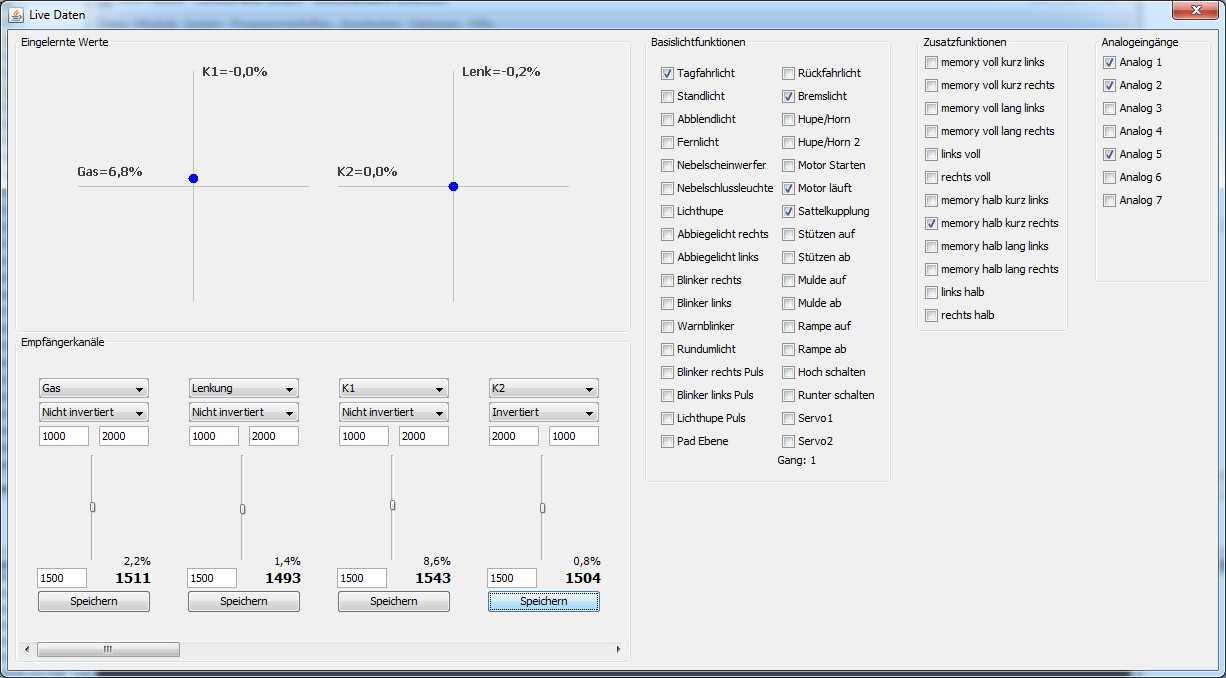

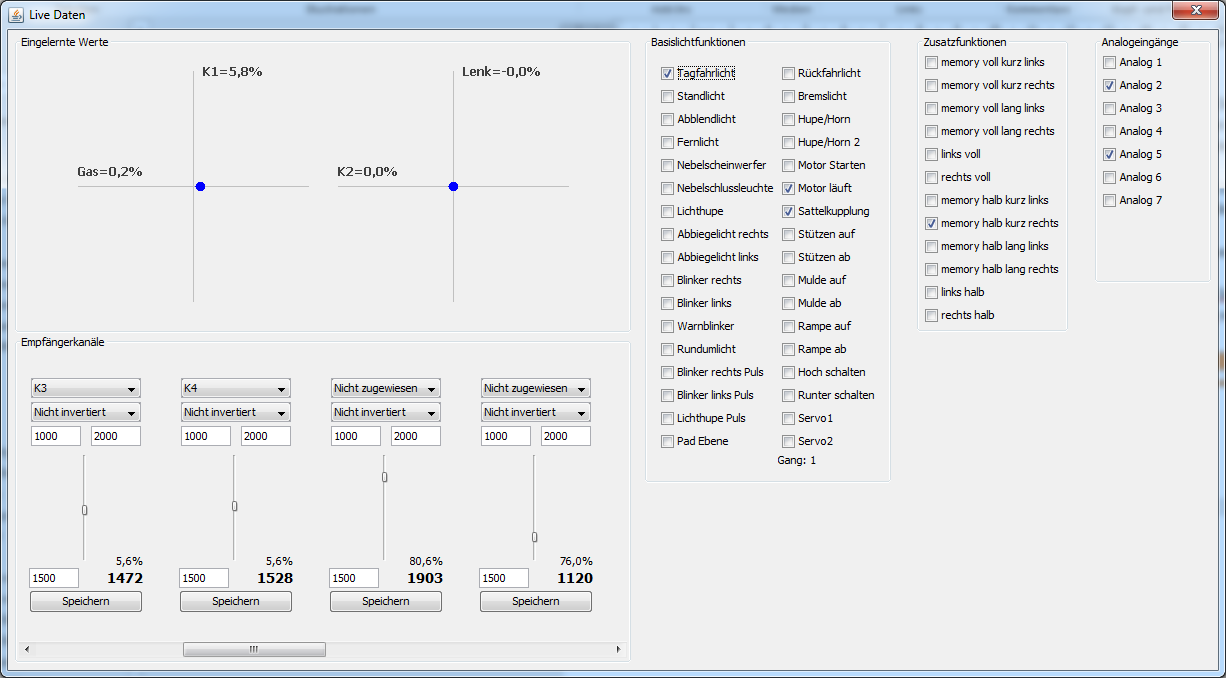

Zobrazení živých dat ukazuje polohy pák a stavy přepínačů v reálném čase. Kanály lze naučit a funkce zapínat nebo vypínat.

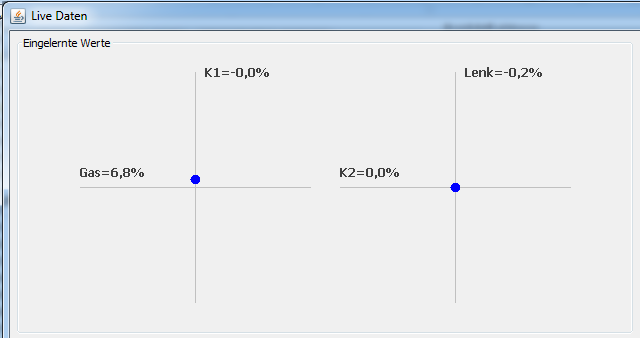

[[IMAGE_078]] Pokud jsou kanály správně naučené, musí modré body sledovat pohyby vaší páky. Pokud používáte CPPM, IBUS nebo SBUS, musí být kanály také správně přiřazeny.

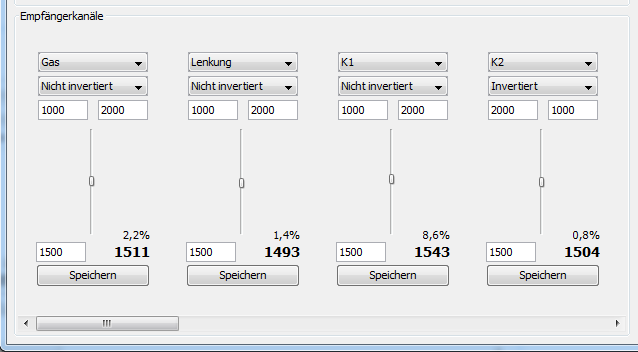

665544332211 [[IMAGE_079]] Zde jsou zobrazeny všechny kanály tak, jak jsou skutečně měřeny. Informace o učení nejsou zde zohledněny, tj. pruhy se mohou pohybovat i dolů, i když je páka posunuta nahoru.1: Změna přiřazení kanálu by měla být provedena pouze při použití CPPM, IBUS nebo SBUS.2-5: Tyto hodnoty jsou nastaveny během učení. 1000 – 2000 a 1500 střední poloha jsou standardní hodnoty. Hodnoty lze upravit a uložit.6: Posuňte doprava pro zobrazení hodnot dalších kanálů (platí pouze pro CPPM, IBUS, SBUS)

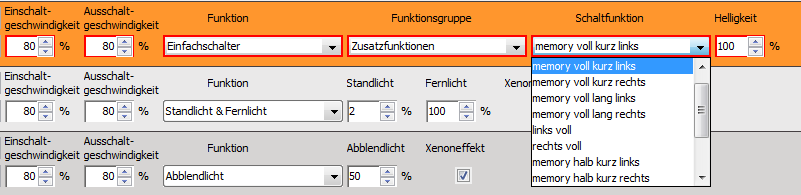

Pravá strana živých dat zobrazuje stavy přepínačů. Některé lze nastavit kliknutím.Tři skupiny funkcí základní světelné funkce, doplňkové funkce a analogové lze použít jako přepínače u funkcí, například u funkce jednoduchý přepínač. [[IMAGE_080]] [[IMAGE_081]]


Při správném učení modré body sledují pohyby páky. Pro CPPM, I-BUS nebo S-BUS musí být přiřazení kanálů správné.


Pravá strana zobrazuje stavy přepínačů, které lze částečně změnit kliknutím.



Aktualizace

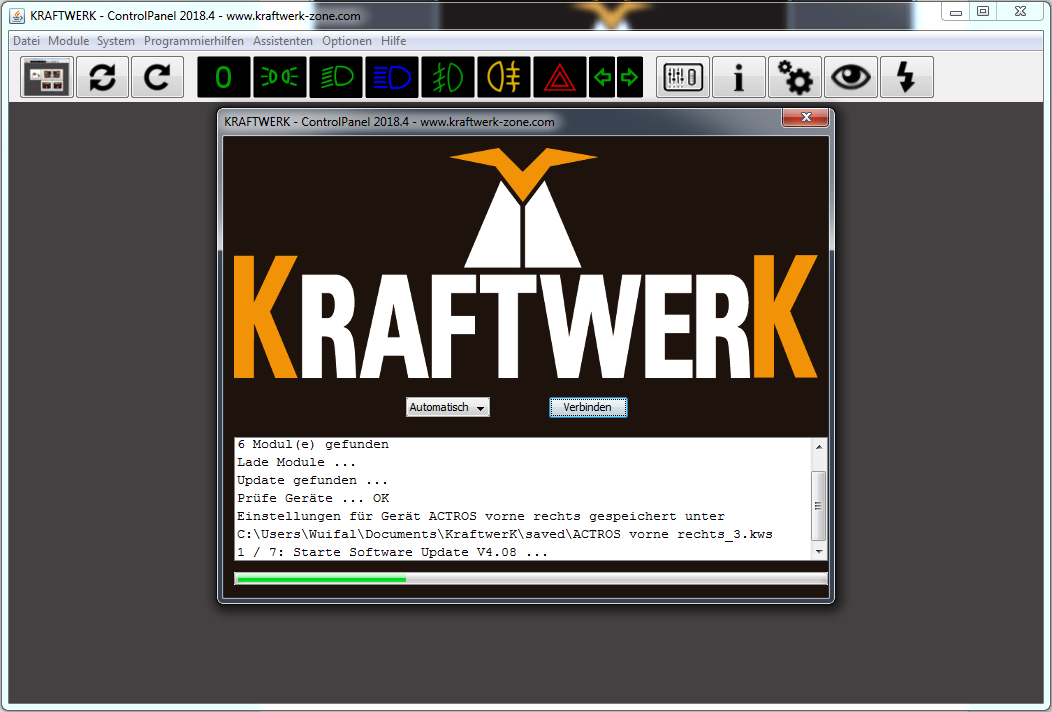

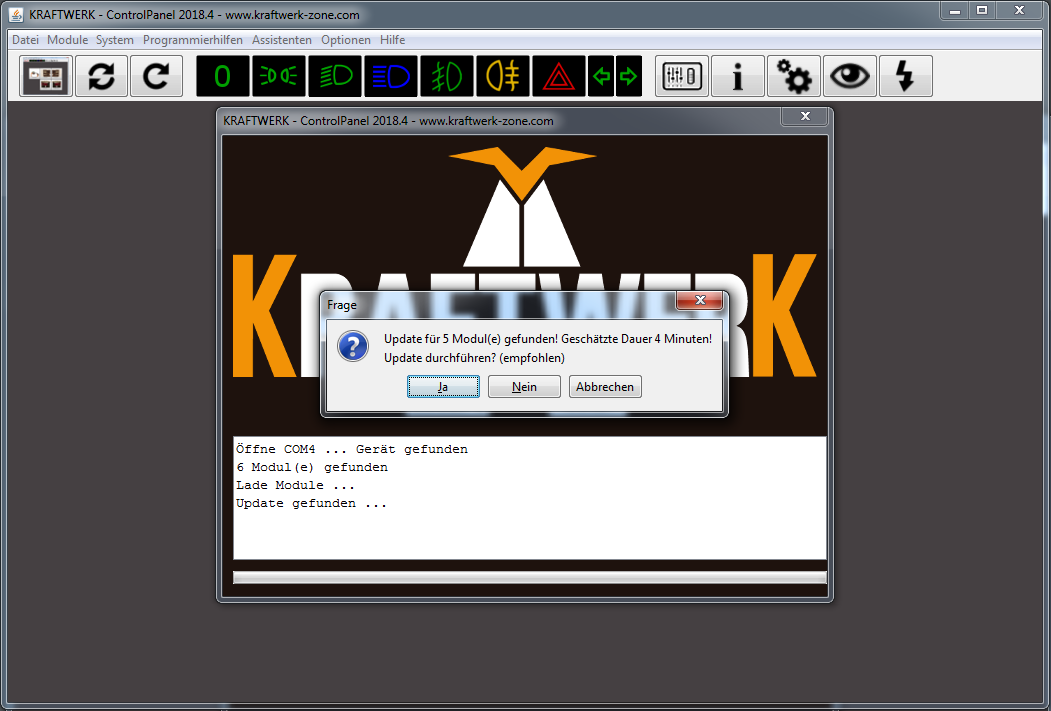

Po připojení ControlPanel zobrazí dostupné aktualizace pro sběrnicové moduly.


Tipy pro bezpečnou aktualizaci:

  • Aktualizujte vždy pouze jeden modul najednou.
  • Vyhněte se přerušení napájení.
  • Odpojte serva a motory během aktualizace.
  • Restartujte model a ControlPanel při problémech.

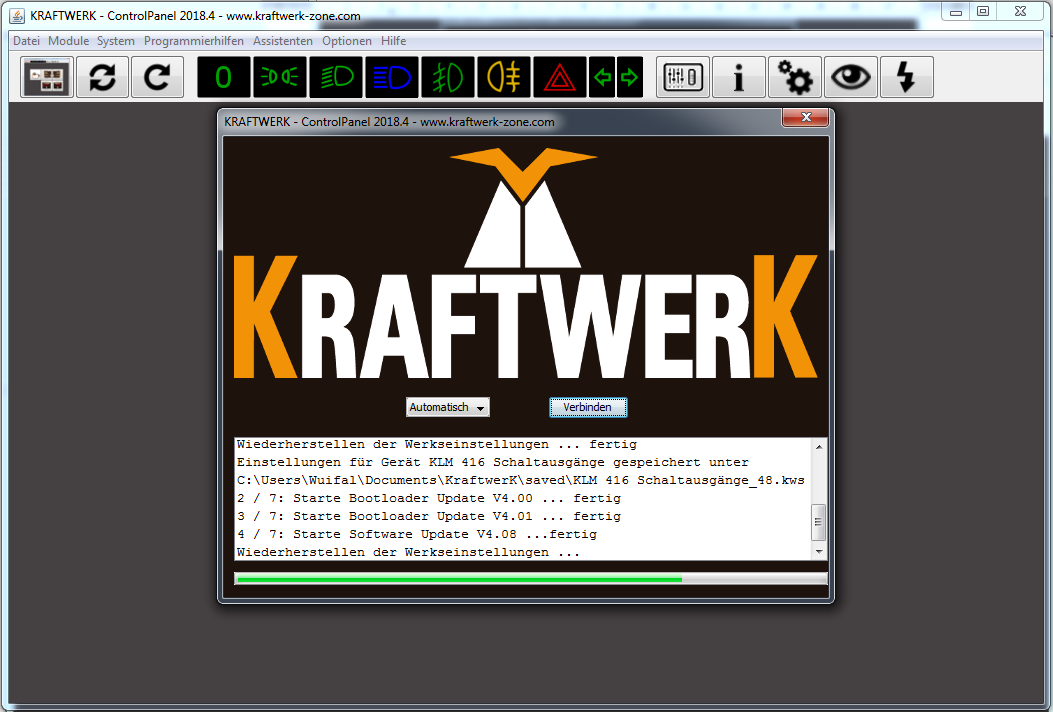

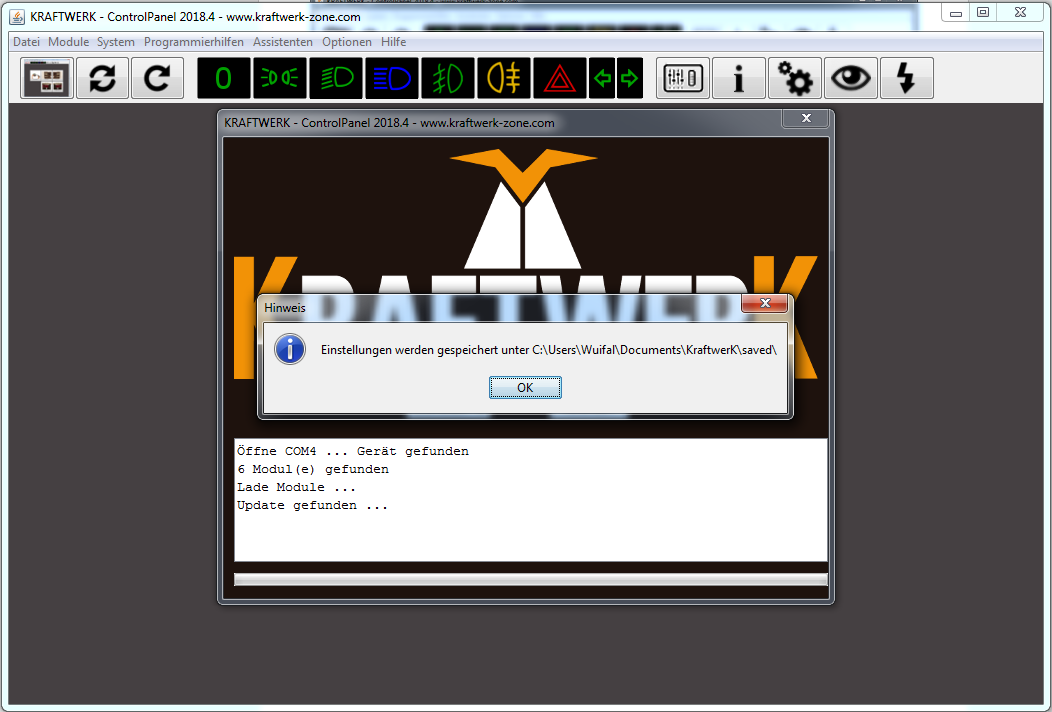

Aktualizace mohou resetovat tovární nastavení. ControlPanel automaticky zálohuje všechna nastavení na pevný disk.




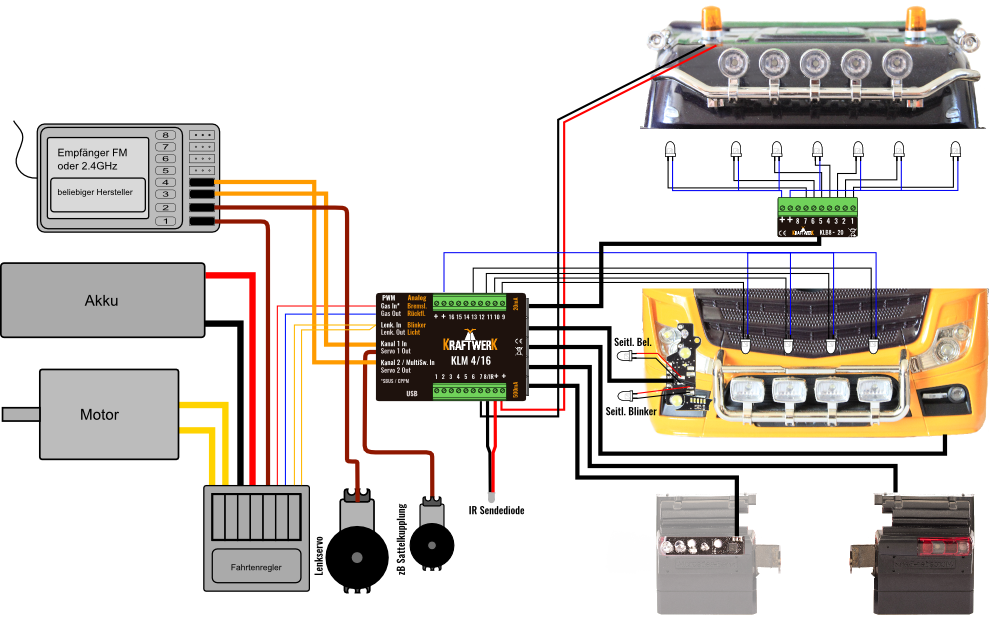

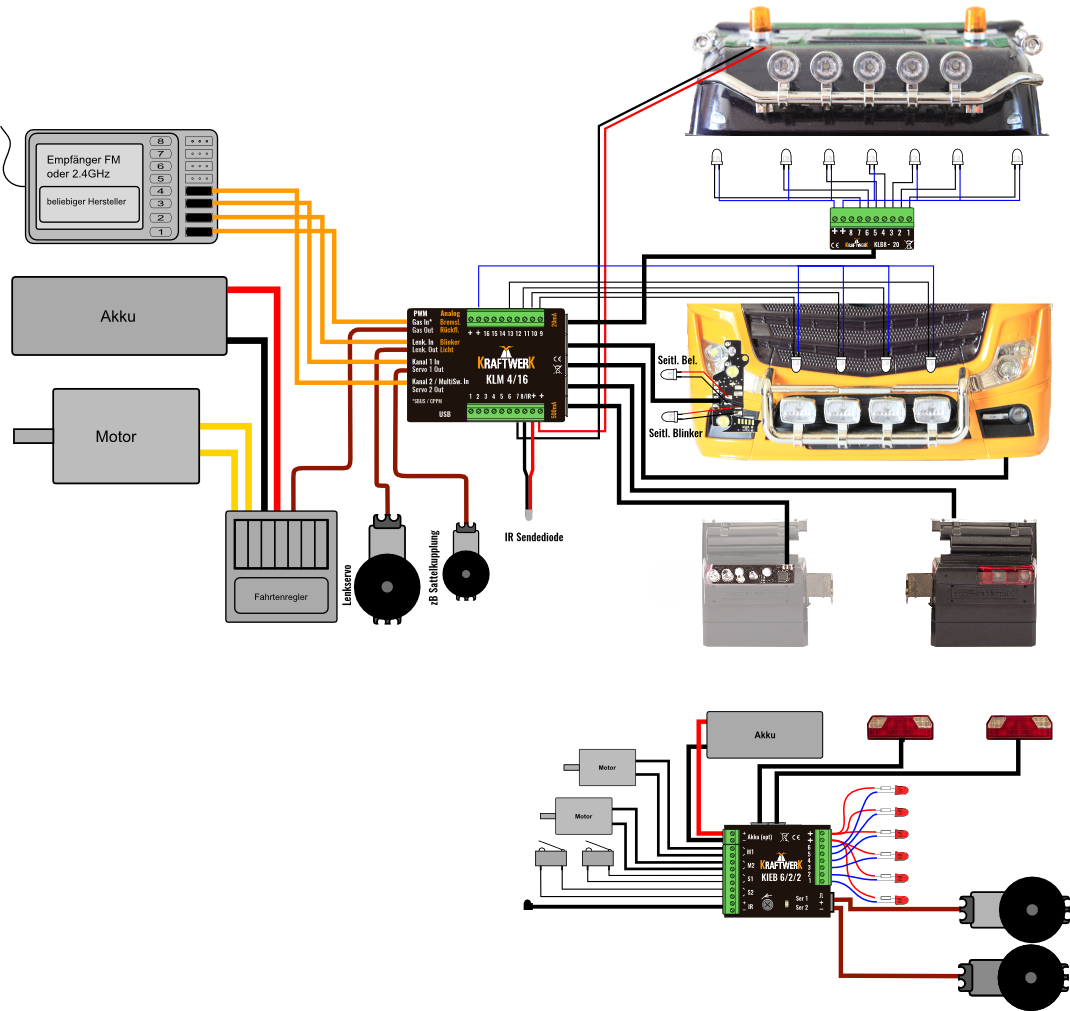

Po aktualizacích jsou zobrazeny všechny moduly. KLM 4/16 se skládá z hlavního modulu se čtyřmi servo výstupy a integrovaným rozšířením přepínačů s 16 spínacími výstupy.


Informace o zařízeních

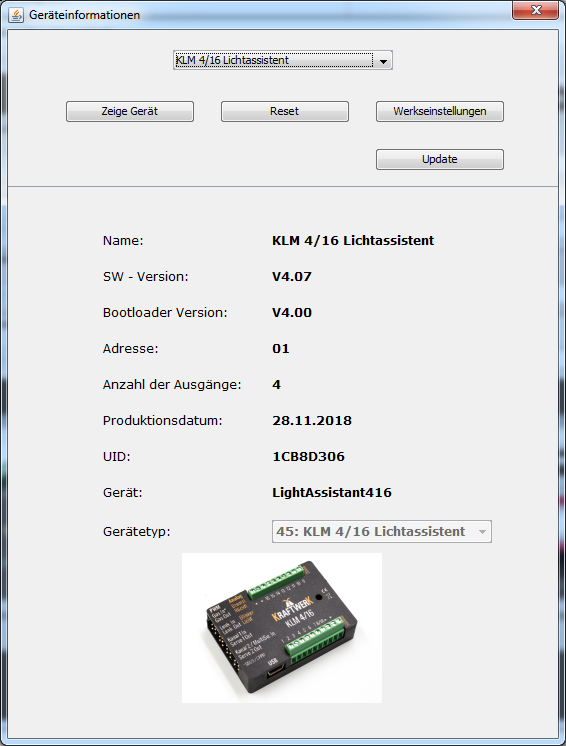

Zobrazení základních informací o modulech. „Zobrazit zařízení“ zapne první tři výstupy, užitečné u více rozšíření bez pojmenování.

Moduly lze restartovat, resetovat na tovární nastavení nebo aktualizovat.

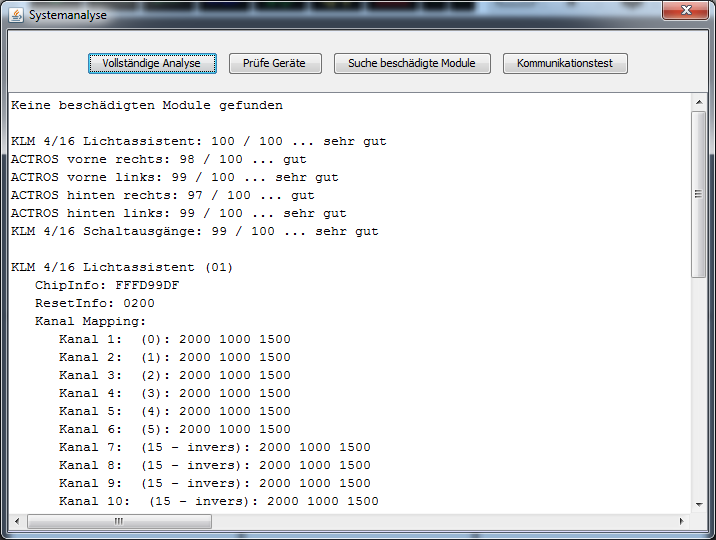

Analýza systému

Pomáhá při hledání chyb čtením informací, hledáním poškozených modulů a testy komunikace.



Učení kanálů

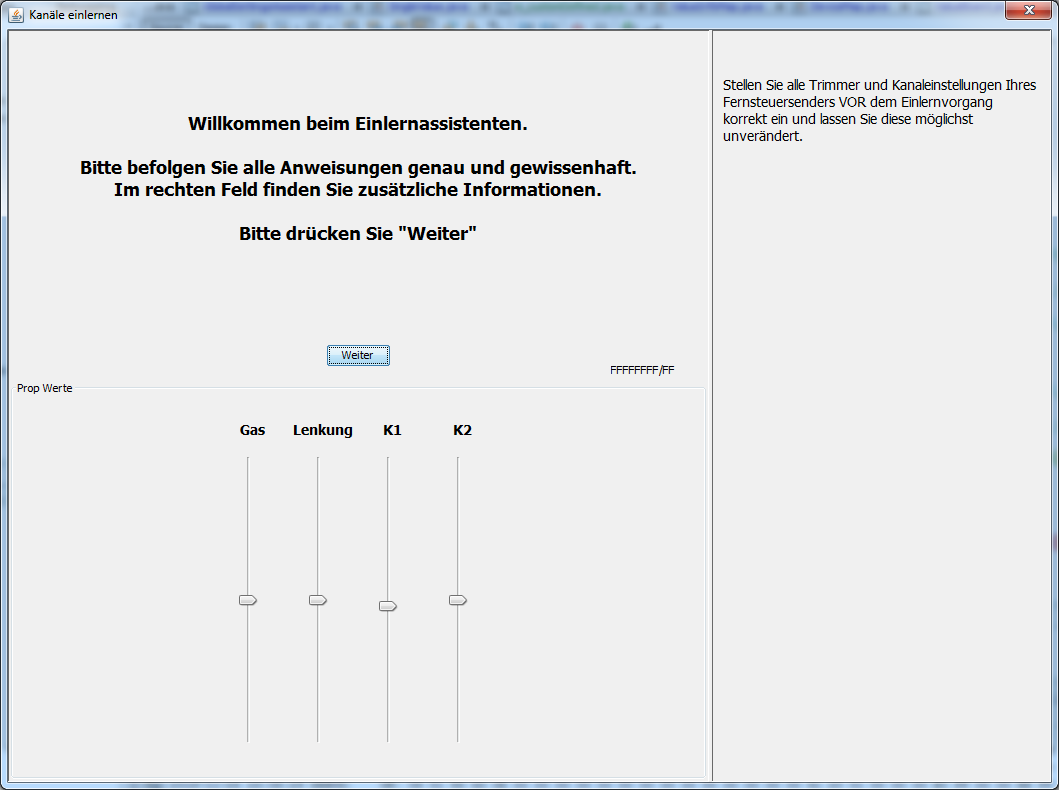

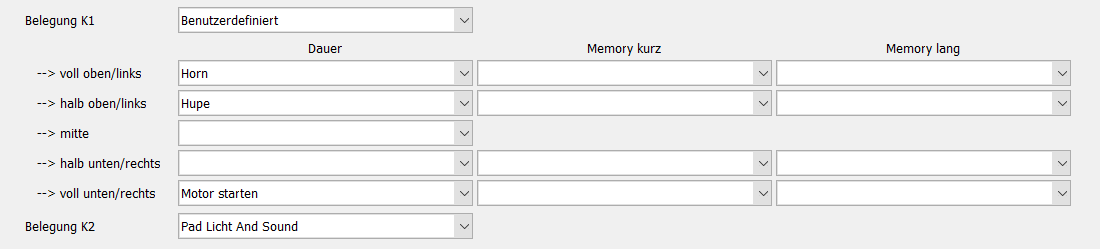

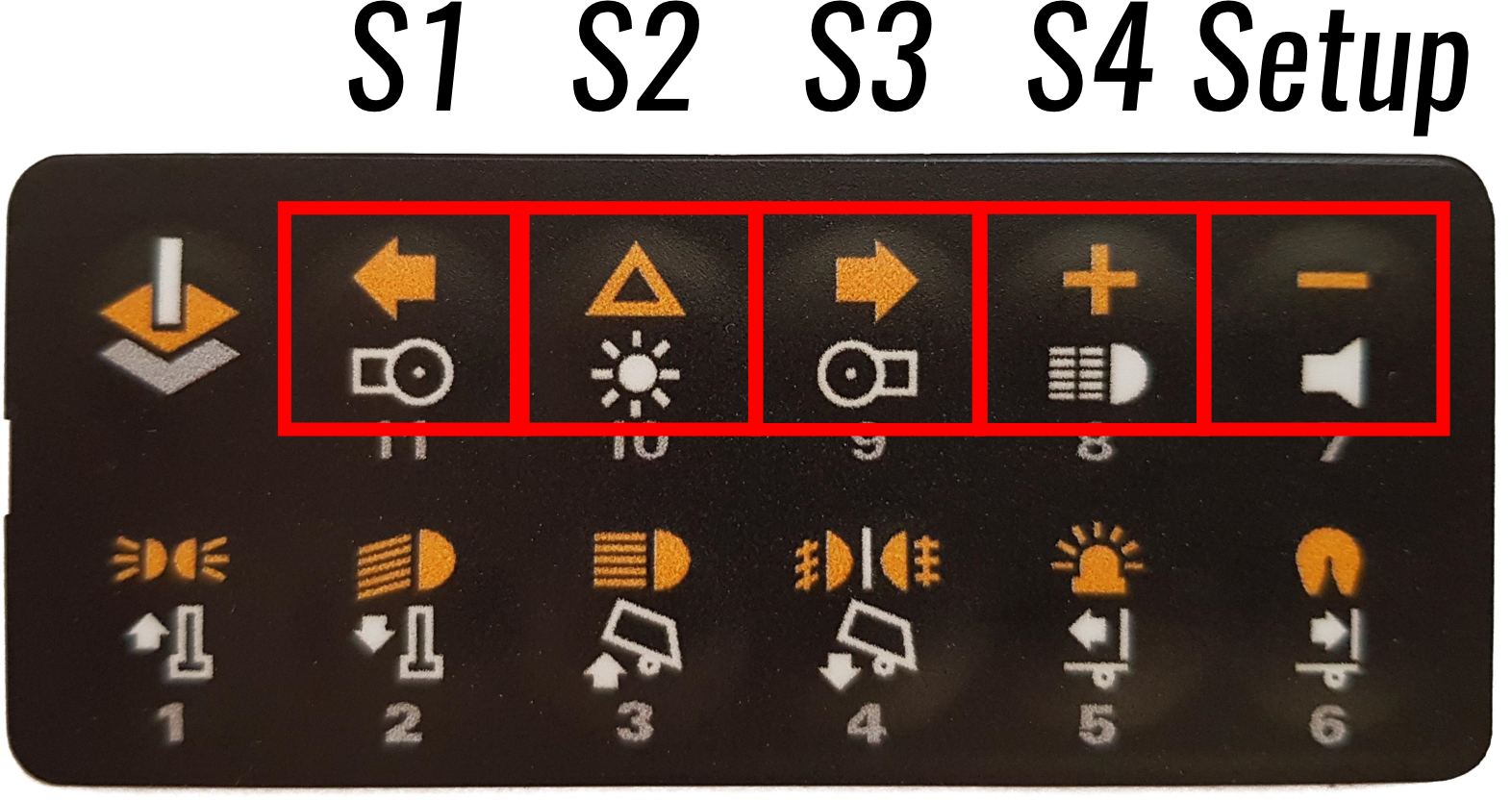

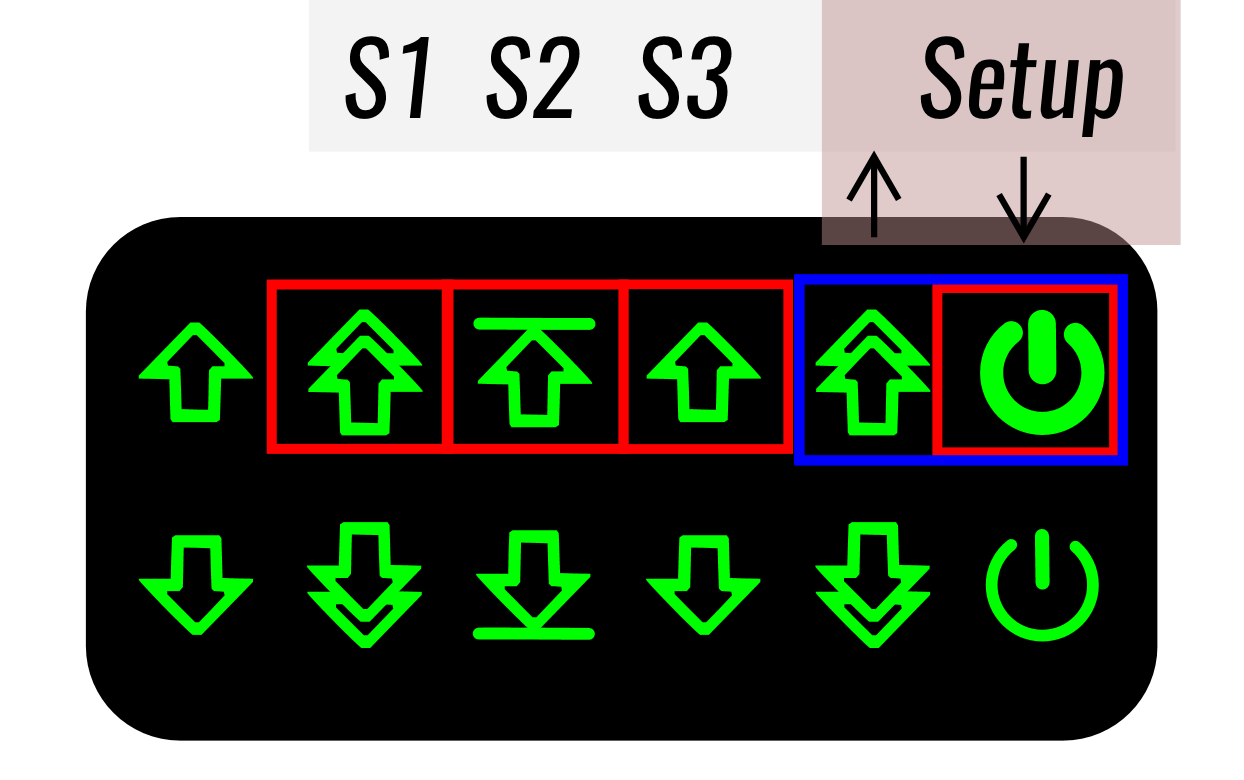

Průvodce pomáhá při učení kanálů. Nejprve nastavte správné přiřazení pro K1 a K2, zejména při použití ovládacích panelů.
