Ajustar el rango de modulación

Dado que el pad se puede usar universalmente para todos los transmisores remotos, el rango de modulación (desplazamiento máximo) debe ajustarse una sola vez. Algunos transmisores generan internamente solo ±20 % en el controlador, otros requieren el desplazamiento completo.

Un rango de modulación amplio es importante para que todas las funciones conmutan de manera confiable y se minimicen las interferencias.


Si está aprendiendo el pad por primera vez y no conoce la modulación adecuada, ajuste el rango al máximo:

1. Primero, presione simultáneamente el botón de configuración y S4 (primero configuración).

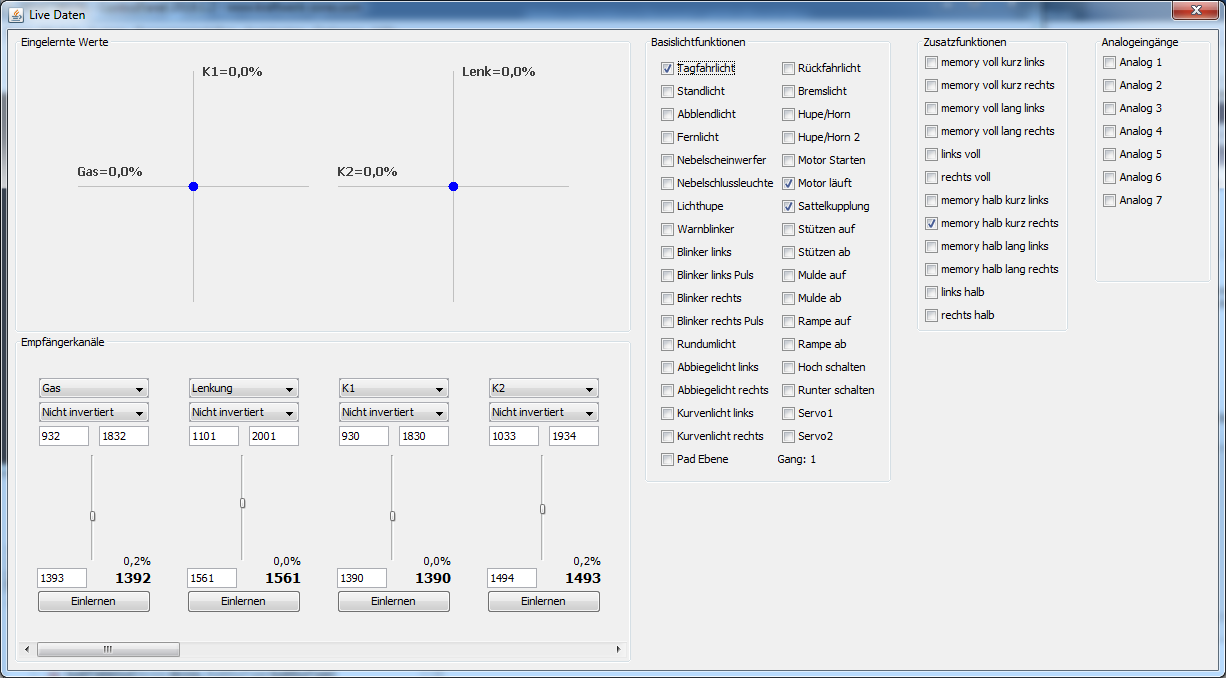

2. Inicie el Kraftwerk-ControlPanel y abra los LiveDaten.
3. Si los canales aún no están aprendidos, al presionar el botón de nivel debería ser visible un desplazamiento de más del 70 %.

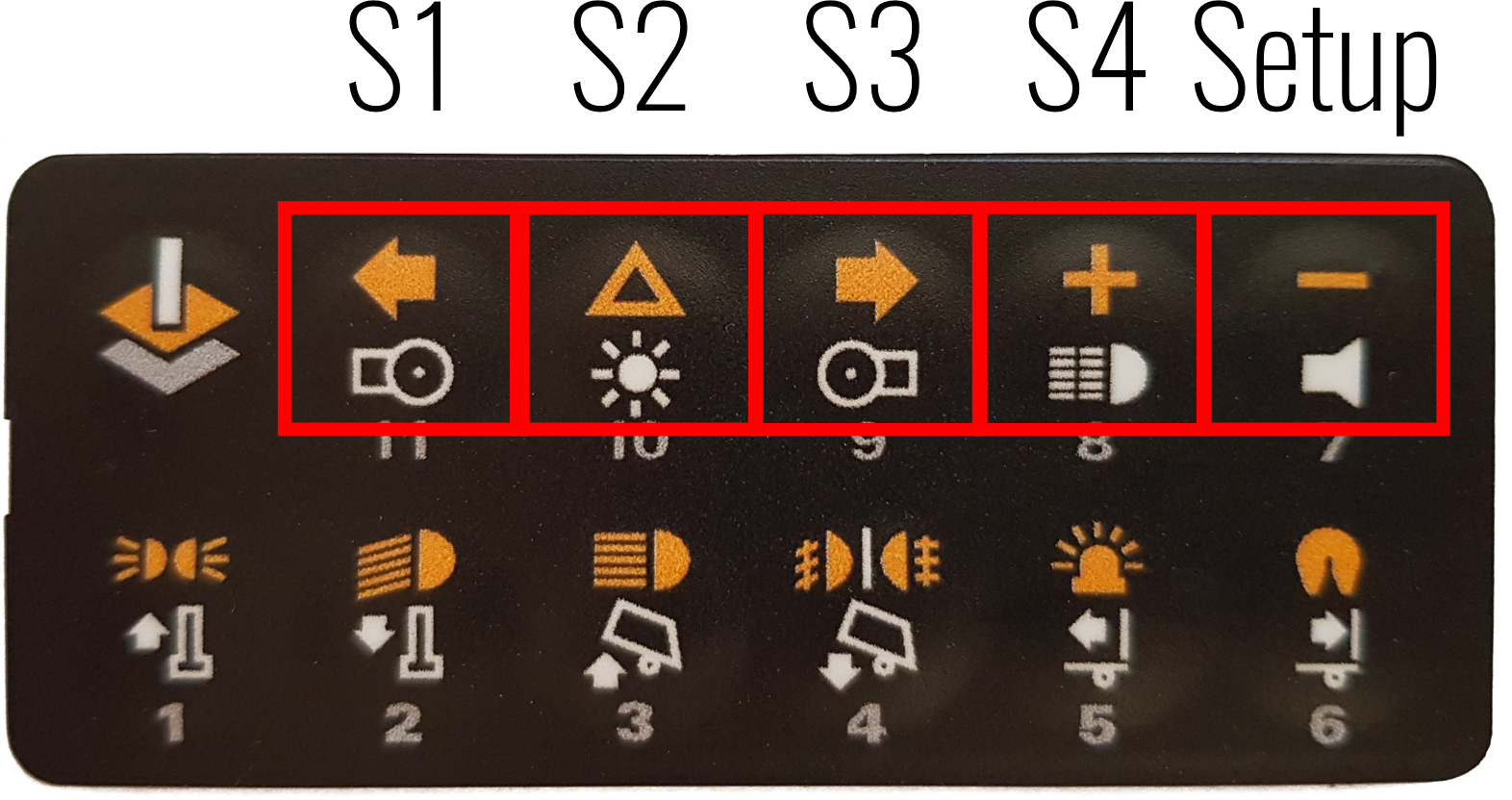

El botón de nivel genera el desplazamiento máximo en una dirección, el botón menos el desplazamiento máximo en la dirección opuesta.


Verifique si el botón de nivel (desplazamiento máximo) y el botón de luz de posición (segundo desplazamiento más grande) muestran valores diferentes (al menos 5 % de diferencia). Lo mismo aplica para el botón menos y el acoplamiento de silla.

Si no hay una diferencia suficiente, el pad está sobresaturando el canal y el rango de modulación debe reducirse.

Para ajustar, haga clic en el botón de aprendizaje y confirme la posición central haciendo clic nuevamente. Luego presione el botón de nivel, haga clic otra vez, luego el botón menos, haga clic en guardar – listo. El texto en el botón cambia con cada clic.

Resumen:

• El botón de nivel y el botón menos deberían alcanzar valores superiores al 70 % (signo no importa).
• La diferencia entre el botón de nivel y la luz de posición, así como entre el botón menos y el acoplamiento de silla, debería ser al menos del 5 %.
• Opcional: las luces largas y los faros antiniebla (desplazamientos más pequeños) deberían generar desplazamientos visibles superiores al 10 %.
