Impostare l'intervallo di modulazione

Poiché il pad è universale e può essere utilizzato con tutti i trasmettitori a distanza, l'intervallo di modulazione (escursione massima) deve essere impostato una sola volta. Alcuni trasmettitori generano internamente solo ±20% sul comando, altri richiedono l'escursione completa.

Un ampio intervallo di modulazione è importante affinché tutte le funzioni si attivino in modo affidabile e si minimizzino le interferenze.


Se si impara il pad per la prima volta e non si conosce la modulazione corretta, impostare l'intervallo al massimo:

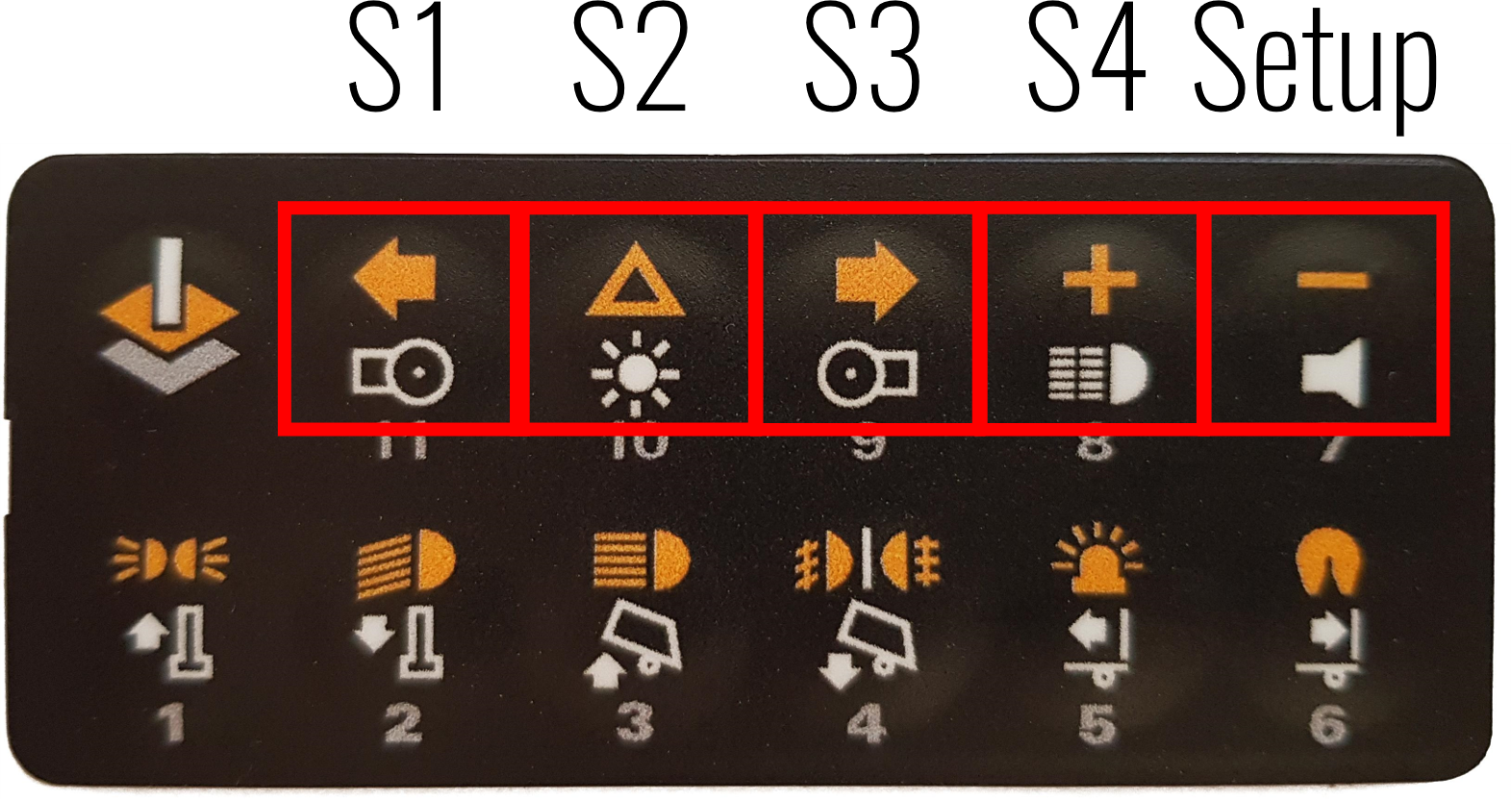

1. Premere contemporaneamente il tasto Setup e S4 (prima Setup).

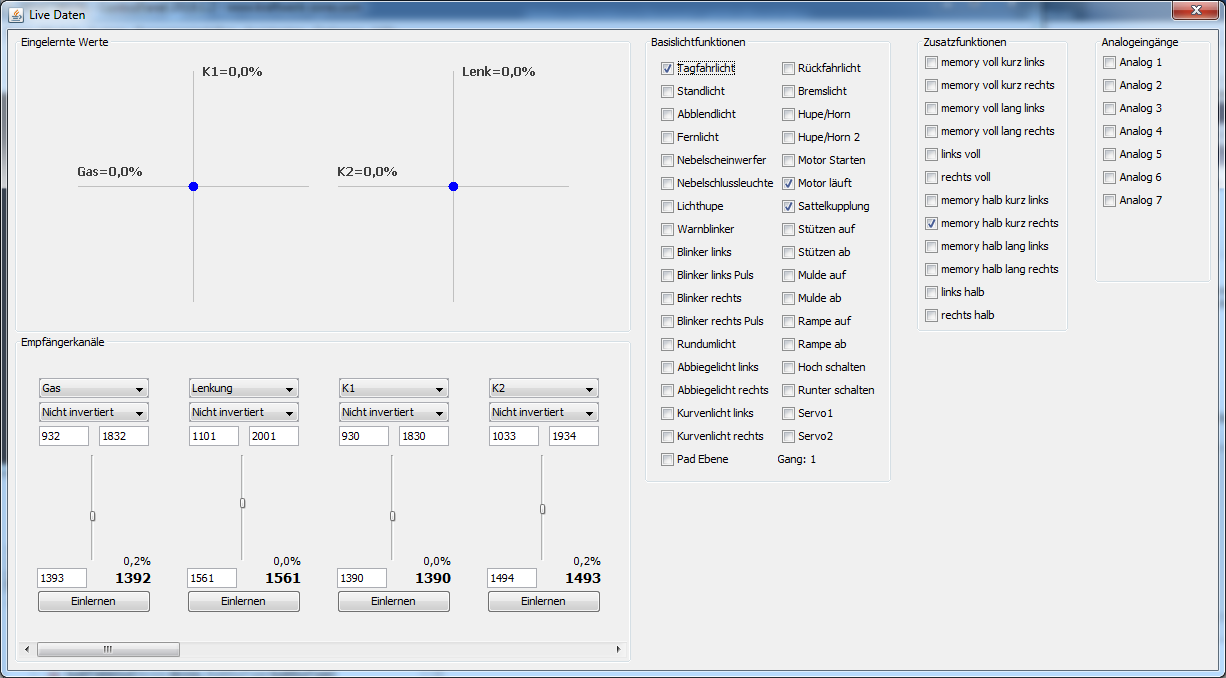

2. Avviare il Kraftwerk-ControlPanel e aprire i LiveDaten.
3. Se i canali non sono ancora stati appresi, premendo il tasto Ebenentaste dovrebbe essere visibile un’escursione superiore al 70%.

Il tasto Ebenentaste genera l’escursione massima in una direzione, il tasto Minustaste l’escursione massima nella direzione opposta.


Verificare che il tasto Ebenentaste (escursione massima) e il tasto Standlichttaste (seconda escursione più grande) mostrino valori differenti (almeno il 5% di differenza). Lo stesso vale per il tasto Minustaste e la Sattelkupplung.

Se non c’è una differenza sufficiente, il pad sovramodula il canale e l’intervallo di modulazione deve essere ridotto.

Per la regolazione, cliccare sul pulsante Einlernen e confermare la posizione centrale cliccando di nuovo. Premere quindi il tasto Ebenentaste, cliccare di nuovo, poi il tasto Minustaste, cliccare su Salva – fatto. Il testo nel pulsante cambia ad ogni clic.

Riepilogo:

• Il tasto Ebenentaste e il tasto Minustaste dovrebbero raggiungere valori superiori al 70% (segno irrilevante).
• La differenza tra il tasto Ebenentaste e Standlicht e tra il tasto Minustaste e Sattelkupplung dovrebbe essere almeno del 5%.
• Opzionale: il Fernlicht e i Nebelscheinwerfer (escursioni più piccole) dovrebbero generare escursioni visibili superiori al 10%.
