Messa in funzione

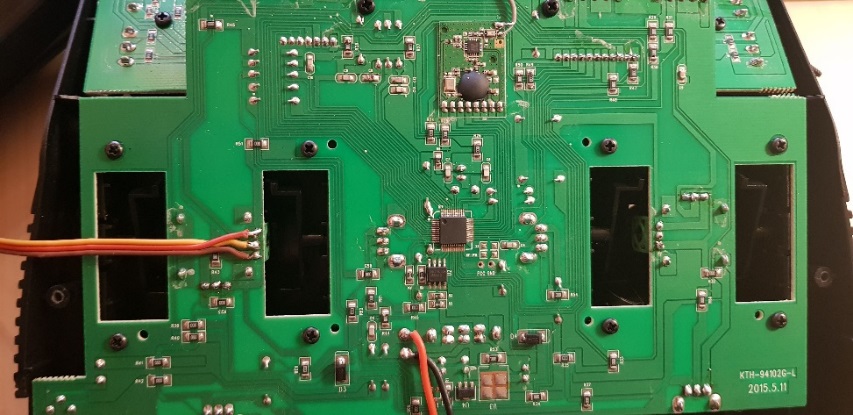

Installazione in un trasmettitore Carson

Il pad di controllo deve essere collegato a un canale analogico. I canali di commutazione non sono adatti. Se il pad viene collegato come mostrato di seguito, la leva destra occupa verticalmente i segnali di controllo del pad e non può essere utilizzata per altri scopi.

Nota: Impostare il trimmer in una posizione di fine corsa e lasciarlo lì. Se in seguito la corsa in una direzione è troppo piccola, il trimmer può essere spostato nell'altra posizione di fine corsa e il pad può essere riapprendimento.


Poiché i sistemi di controllo Carson di solito non hanno una risposta lineare, le escursioni del pad devono essere impostate in modo asimmetrico (vedere la sezione 5.11 "Apprendimento dei canali per escursioni asimmetriche").

Sono necessarie le seguenti impostazioni:

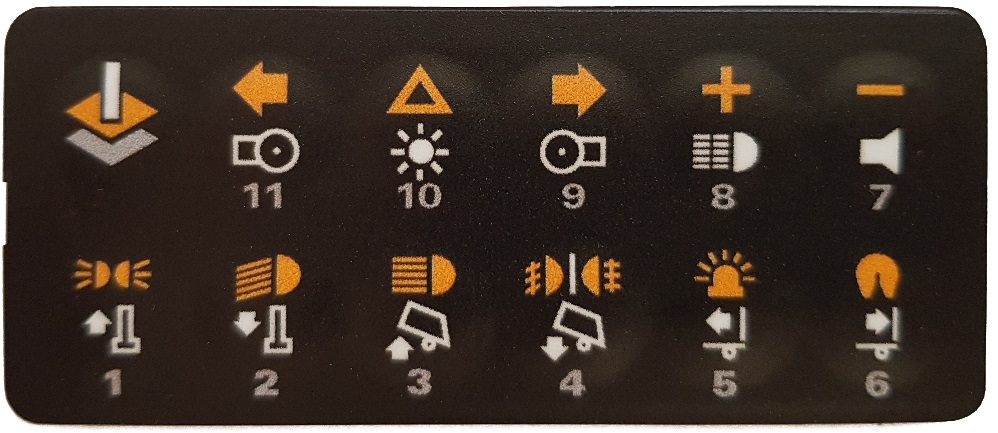

• Premere il tasto 7 e poi il tasto 10.
• Premere il tasto 6 e poi il tasto 2.


Queste impostazioni ottimizzano l'intervallo di regolazione. Successivamente, apprendere i canali di conseguenza.

Poiché i sistemi di controllo Carson variano molto, potrebbero essere necessarie impostazioni diverse in casi isolati.

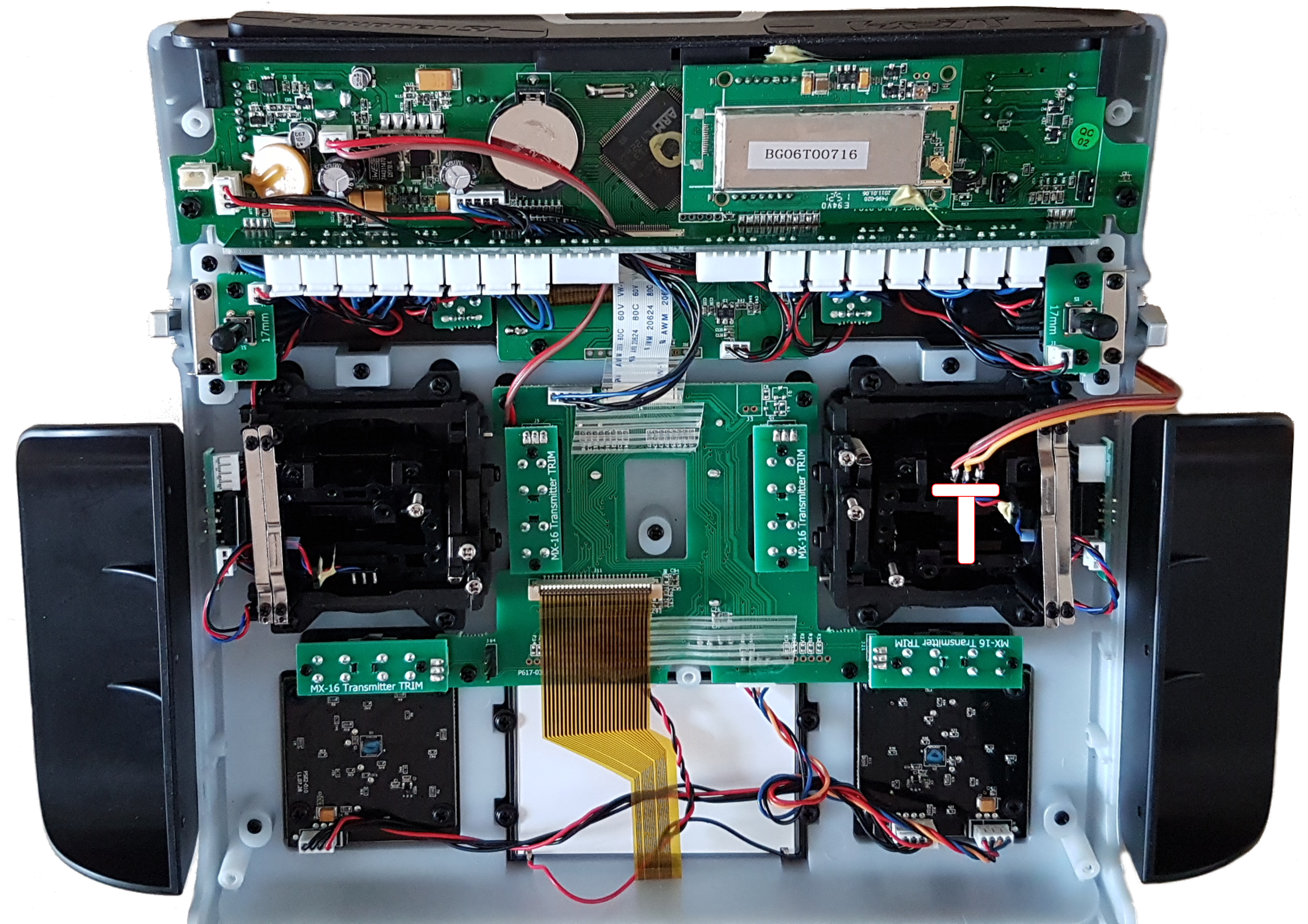

Installazione in una Graupner MC20

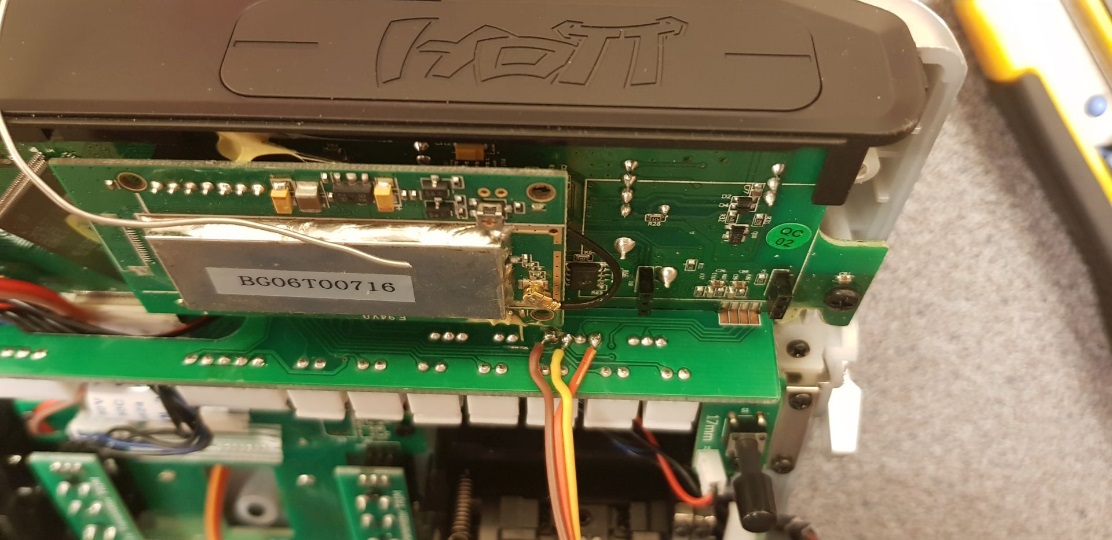

Una variante migliore rispetto a quella mostrata sopra è saldare direttamente sulla scheda, poiché in questo modo non si verificano movimenti meccanici.
