Inbetriebnahme¶

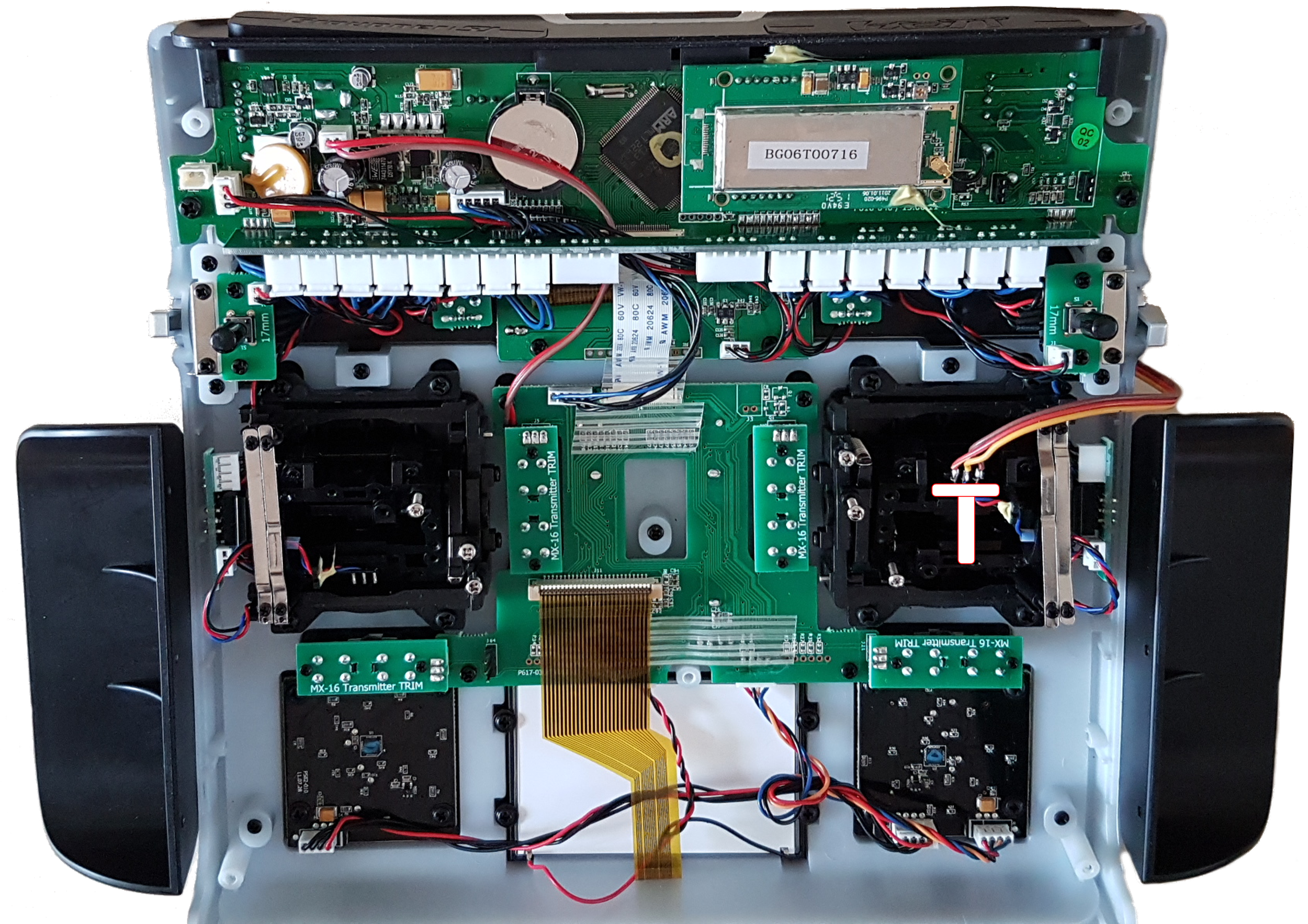

Einbau in einen Carson Sender¶

Das Steuerpad muss an einen analogen Kanal angeschlossen werden. Schaltkanäle sind nicht geeignet. Wird das Pad wie unten gezeigt angeschlossen, belegt der rechte Knüppel senkrecht die Steuersignale des Pads und kann nicht für andere Zwecke genutzt werden.

Hinweis: Stellen Sie den Trimmer in einen Endausschlag und belassen Sie ihn dort. Sollte der Ausschlag später in eine Richtung zu klein sein, kann der Trimmer in den anderen Endausschlag gebracht und das Pad neu eingelernt werden.


Da Carson-Fernsteueranlagen meist keinen linearen Steuerverlauf besitzen, müssen die Padausschläge asymmetrisch eingestellt werden (siehe Abschnitt 5.11 „Einlernen der Kanäle für asymmetrische Ausschläge“).

Folgende Einstellungen sind erforderlich:

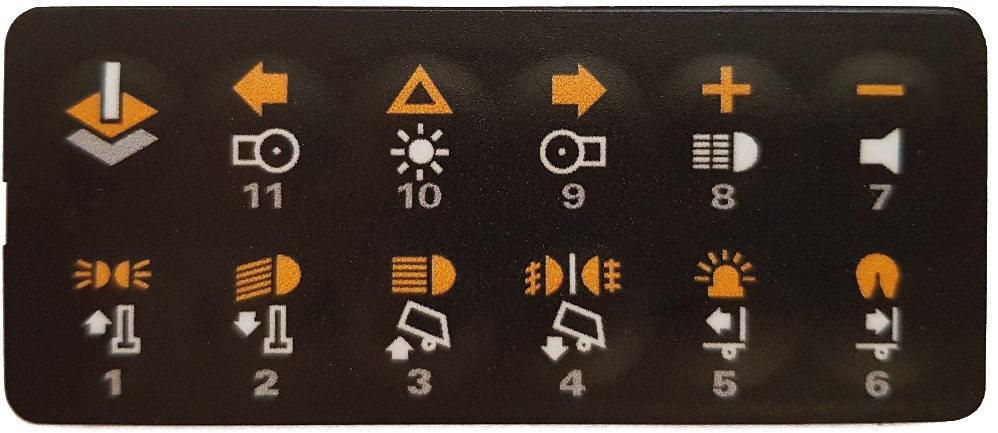

Drücken Sie Taste 7 und anschließend Taste 10.
Drücken Sie Taste 6 und anschließend Taste 2.


Diese Einstellungen optimieren den Aussteuerbereich. Lernen Sie danach die Kanäle entsprechend ein.

Da Carson-Fernsteueranlagen stark variieren, können vereinzelt abweichende Einstellungen notwendig sein.

Einbau in eine Graupner MC20¶

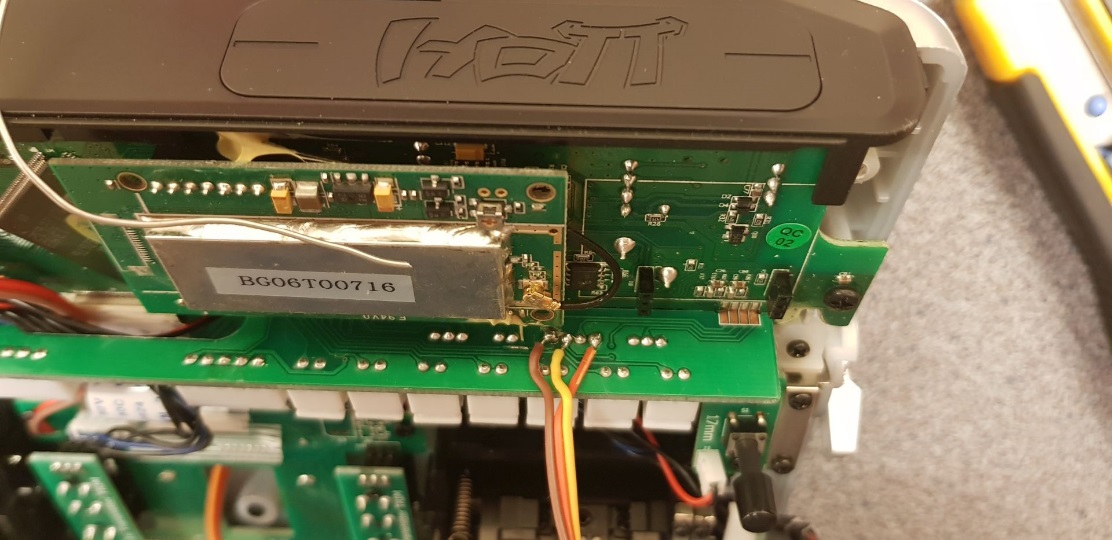

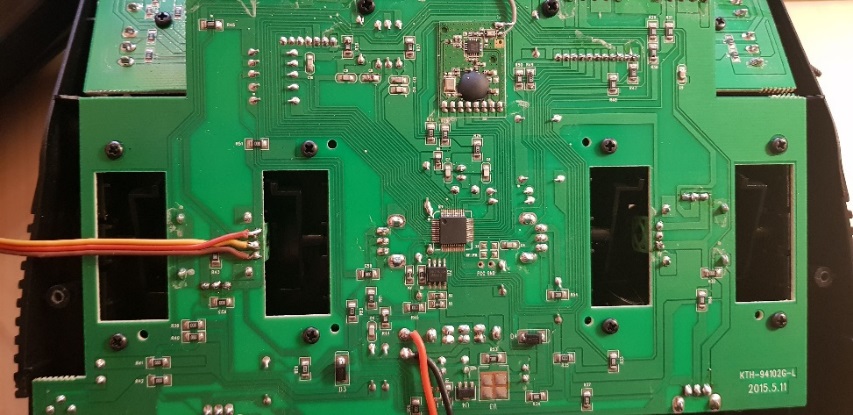

Eine bessere Variante als die oben gezeigte ist das Verlöten direkt auf der Platine, da so keine mechanischen Bewegungen auftreten können.
