Messa in servizio¶

Il RS1 deve essere collegato a cinque canali del ricevitore. Tramite jumper è possibile configurare l'uso di un pannello di controllo per luci e suoni.

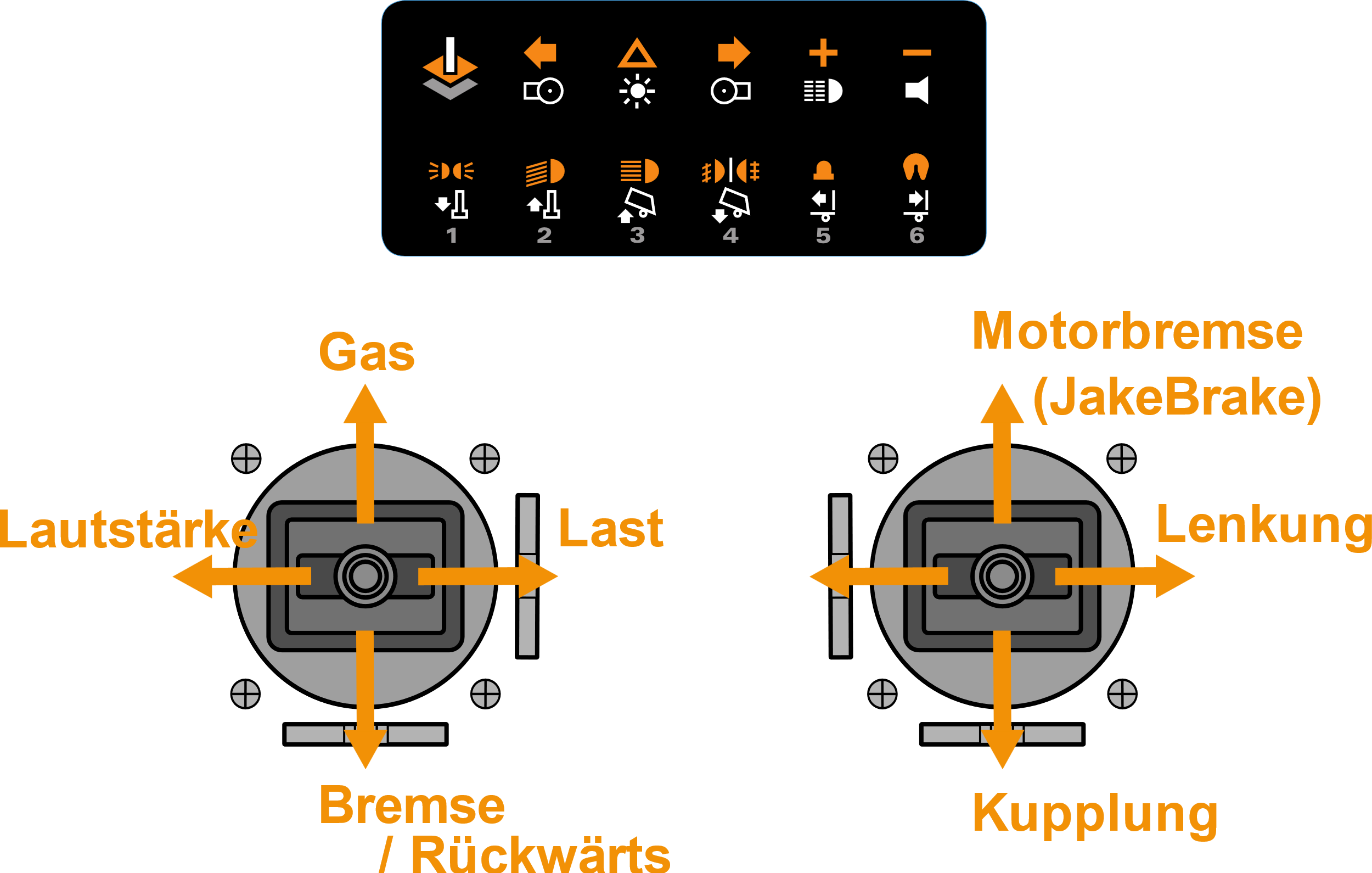

Pannello di controllo su K3 (jumper destro impostato)¶

Il freno motore è attivo finché K2 viene premuto verso l'alto (se supportato dal suono del modello).
Se K2 viene tirato verso il basso e poi toccato a destra, il clacson passa a corno e fanfara (se supportato).

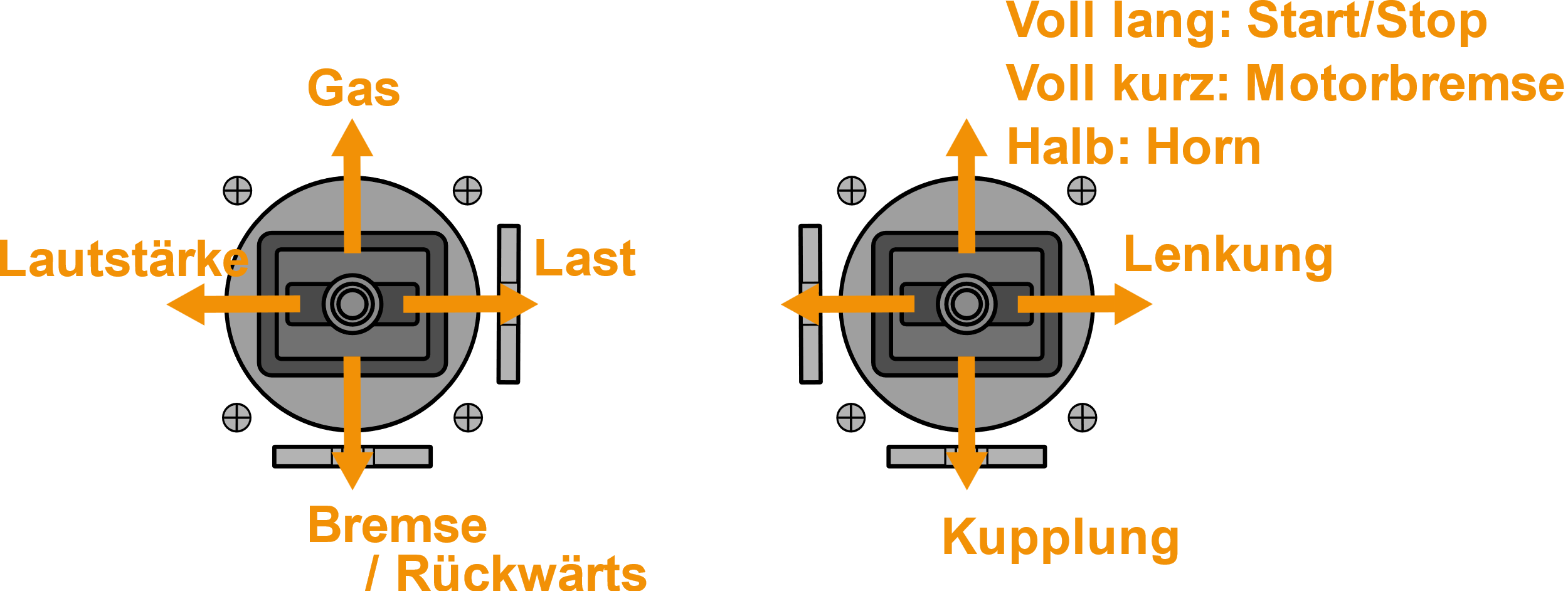

Controllo senza pannello di controllo (jumper superiore non impostato)¶

La disposizione dei canali è più compatta. Acceleratore, sterzo, volume e carico sono controllati come con l'uso del pannello di controllo.

Freno motore come funzione memoria: una breve pressione attiva/disattiva il freno motore.
Una pressione prolungata verso l'alto avvia/ferma il motore.
Una pressione a metà attiva il clacson.
Se K2 viene tirato verso il basso e poi toccato a destra, il clacson passa a corno e fanfara.

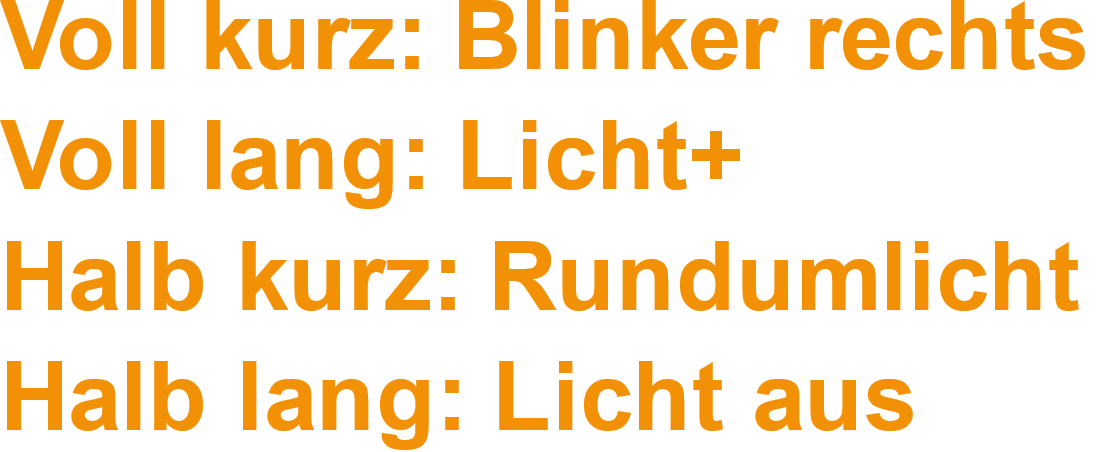

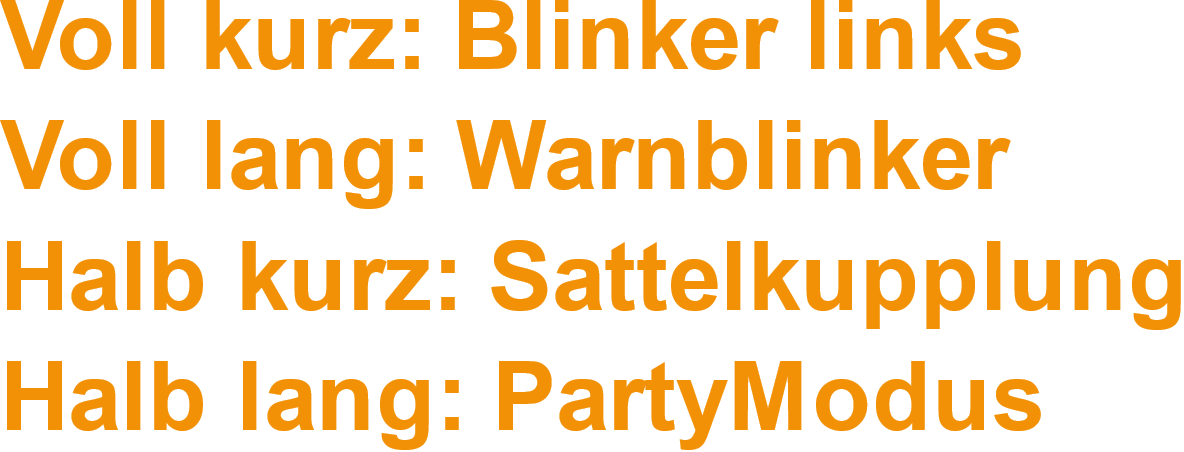

Nota sull'uso di un pulsante su K3¶

Se per K3 viene utilizzato un pulsante, possono essere attivate solo funzioni complete. Con i mixer appropriati del radiocomando possono essere realizzate anche funzioni parziali.
