ControlPanel¶
Generale¶
All'avvio del ControlPanel il modello deve essere operativo: batteria carica e collegata, modello e radiocomando accesi e associati. I servi devono poter muoversi.

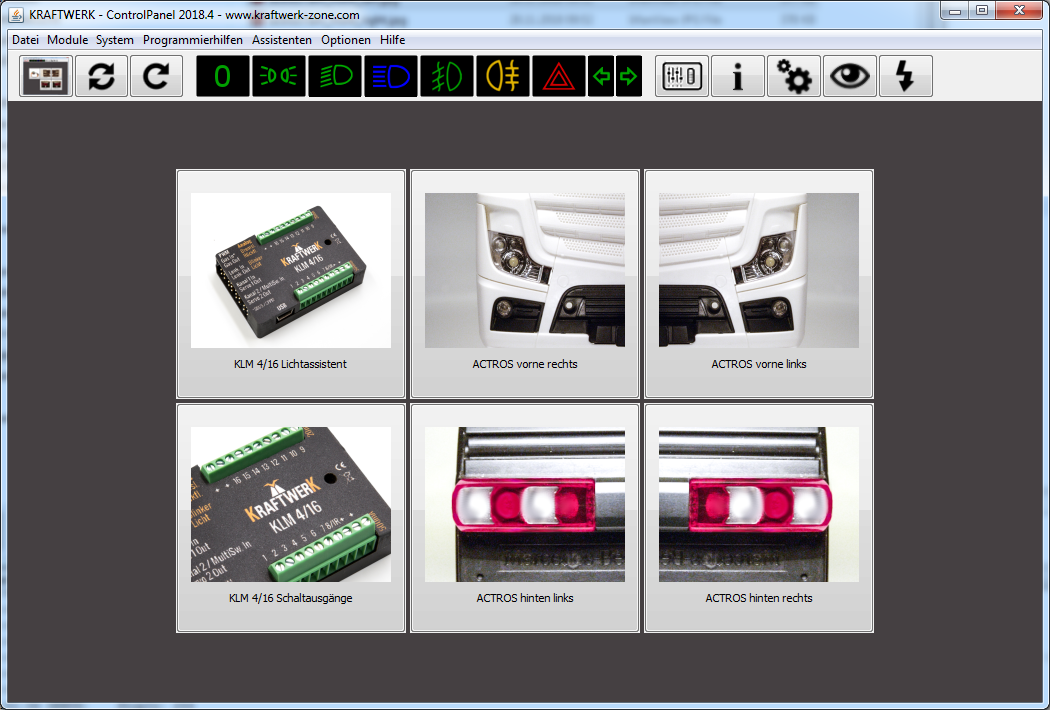

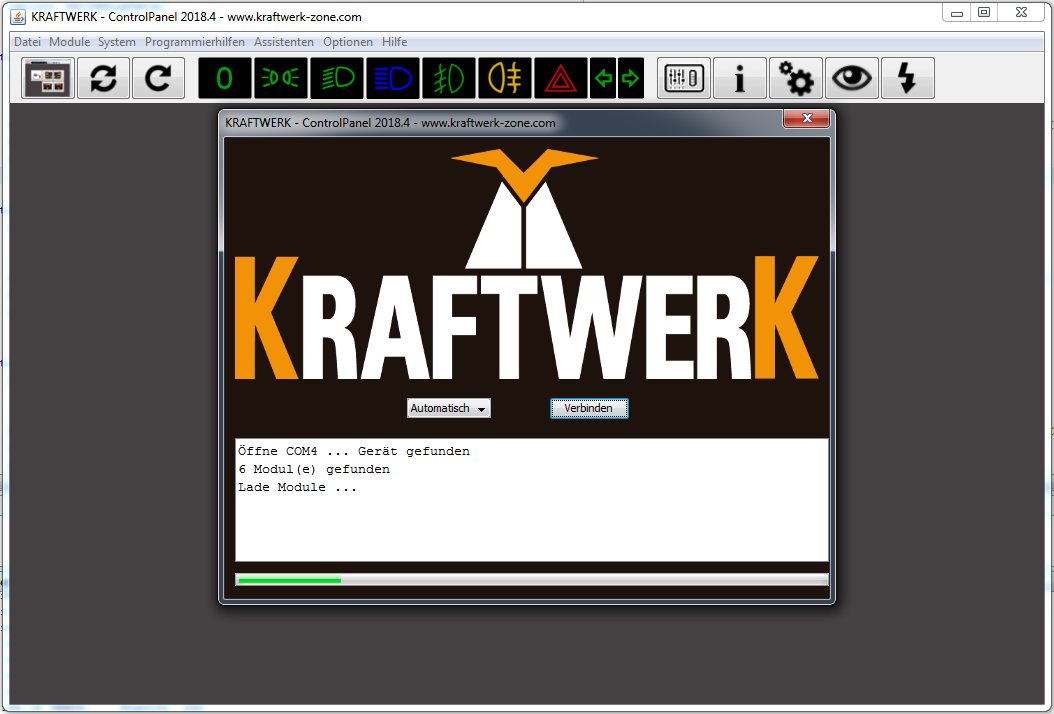

Il sistema viene rilevato automaticamente e tutti i moduli vengono caricati e visualizzati.
Panoramica moduli¶

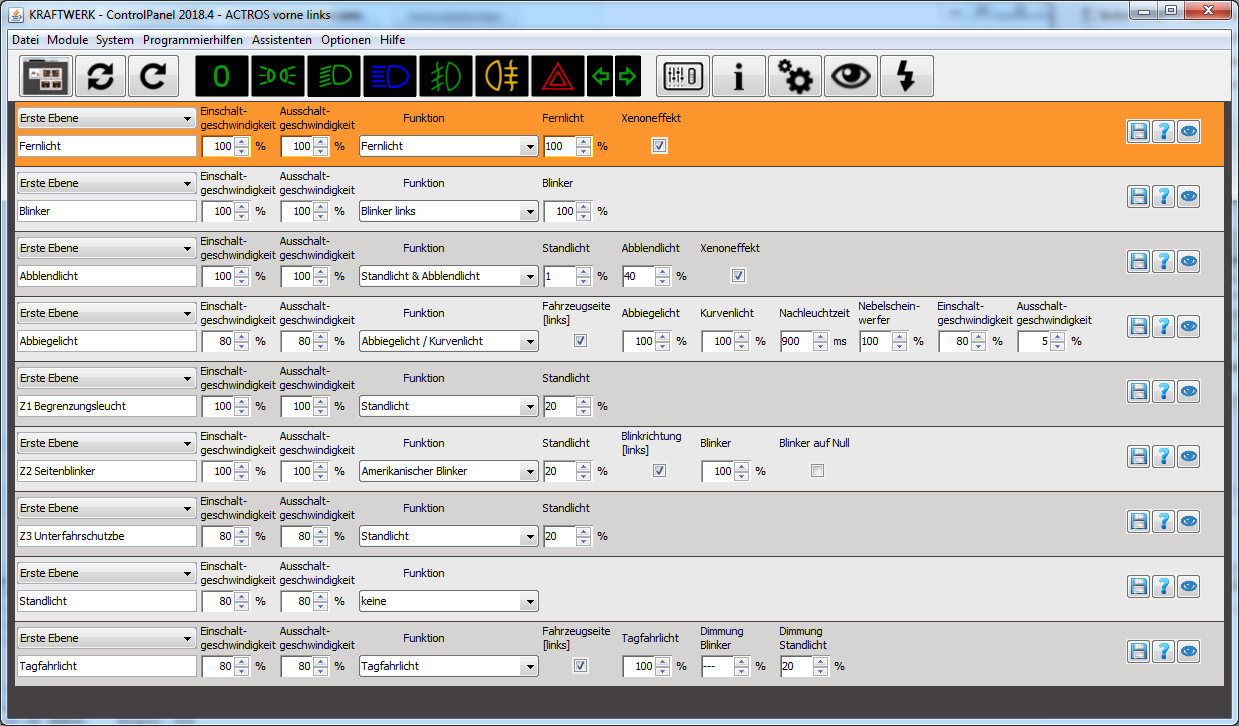

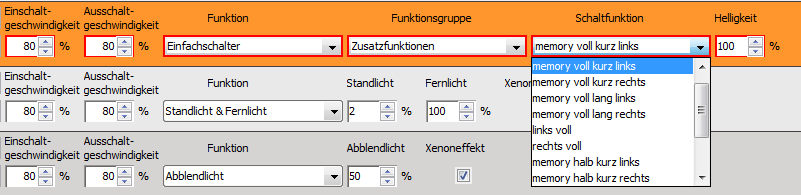

Cliccando su un modulo si accede alla panoramica delle uscite. Qui è possibile assegnare nomi e impostare le velocità di accensione/spegnimento. I parametri variano a seconda della funzione (vedi capitolo 7 "Funzioni").
Le modifiche vengono salvate con l'icona del floppy disk. Il punto interrogativo mostra testi di aiuto, l'occhio attiva l'uscita sul modello per facilitare le assegnazioni.

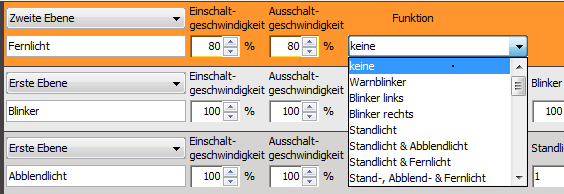

Doppia assegnazione¶
Ogni uscita può essere assegnata due volte. Esempio:
- Primo livello: luci di posizione & abbagliante
- Secondo livello: lampeggiatori di emergenza
La commutazione tra i livelli può essere configurata.
fino a
Menu¶
| Funzione | Descrizione |
|---|---|
| File | Ricollegare il sistema, ricaricare il modulo, annullare modifiche temporanee, salvare e aprire moduli. |
| Moduli | Visualizzare e caricare tutti i moduli. |
| Impostazioni di sistema | Configurare il comportamento di base del sistema. |
| Informazioni dispositivo | Informazioni sui moduli, versioni software, aggiornamenti, impostazioni di fabbrica. |
| Analisi sistema | Autotest, test comunicazione, individuazione moduli danneggiati. |
| Assistente apprendimento canali | Supporta nell'apprendimento dei canali. |
| Logging | Comunicazione tra ControlPanel e sistema per la ricerca guasti. |
| Assistente dati live | Mostra dati in tempo reale come movimenti degli stick e stati di commutazione. |
| Assistente effetto luci di posizione e KnightRider | Aiuta nella configurazione su più uscite. |
| Impostazioni | Opzioni esperte per impostazioni avanzate (usare con cautela). |
| Info | Informazioni su ControlPanel e report errori. |

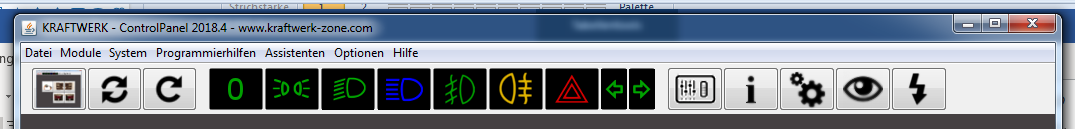

Barra degli strumenti¶
- Mostra schermata principale
- Ricollega sistema
- Ricarica moduli
- Luci spente / luci di posizione / anabbaglianti / abbaglianti / fendinebbia / luce posteriore fendinebbia On/Off
- Dati live, informazioni dispositivo, impostazioni sistema
- Mostra uscita live, apri aggiornamento live

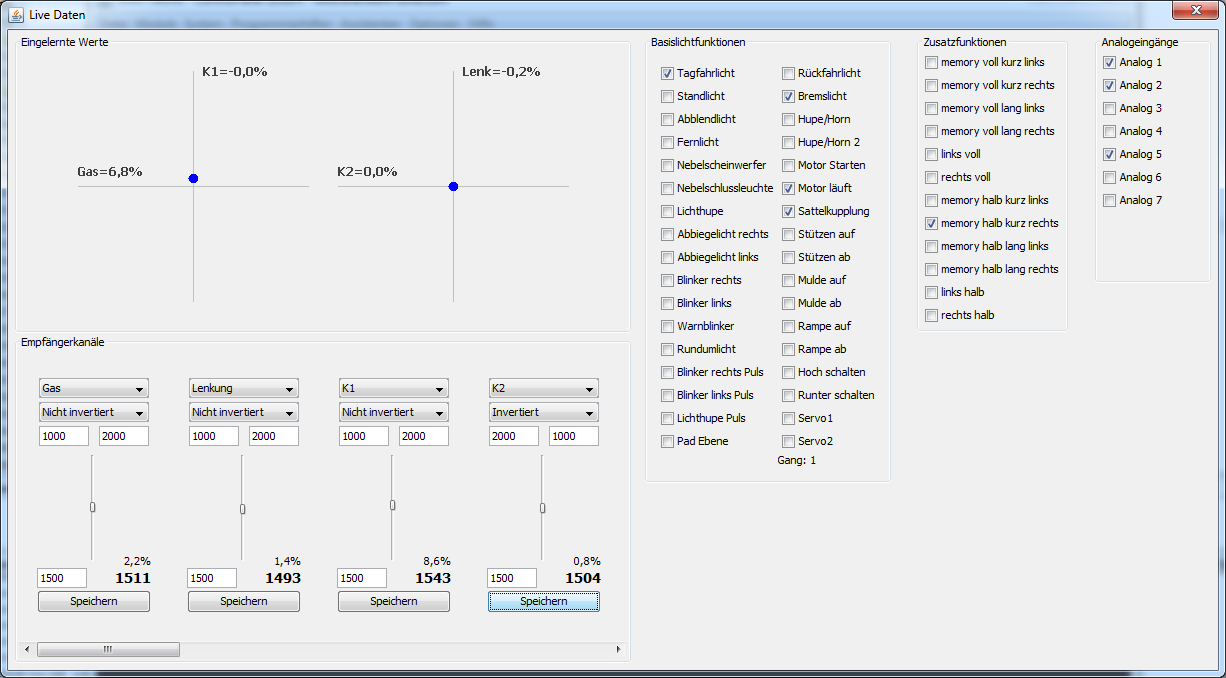

Dati live¶
Permette di visualizzare in tempo reale le posizioni degli stick e gli stati di commutazione. I canali possono essere appresi e le funzioni attivate/disattivate.

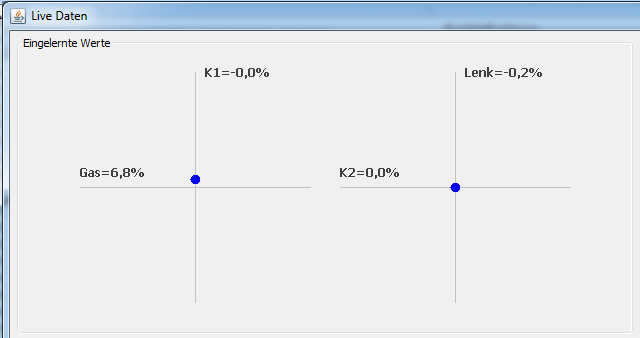

| [[IMAGE_078]] | Quando i canali sono correttamente appresi, i punti blu devono seguire i movimenti del tuo stick.Se usi CPPM, IBUS o SBUS, i canali devono essere anche correttamente assegnati. |

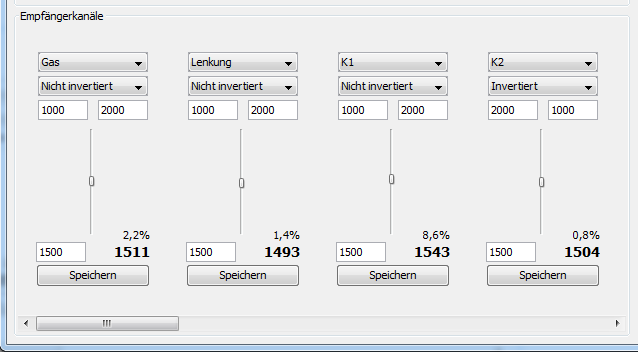

| 665544332211 [[IMAGE_079]] | Qui vengono mostrati tutti i canali come misurati realmente. Le informazioni di apprendimento non sono considerate, quindi le barre possono muoversi anche verso il basso mentre lo stick si muove verso l'alto.1: La modifica dell'assegnazione canali dovrebbe essere fatta solo se si usa CPPM, IBUS o SBUS.2-5: Questi valori sono impostati durante l'apprendimento. 1000 – 2000 e 1500 posizione centrale sono i valori standard. I valori possono essere modificati e salvati.6: Scorrere a destra per vedere i valori degli altri canali (rilevante solo per CPPM, IBUS, SBUS) |

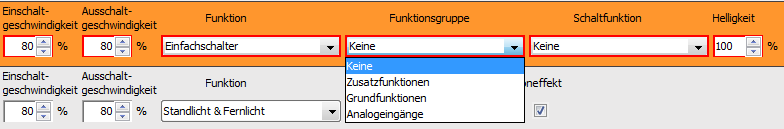

| Il lato destro dei dati live mostra gli stati di commutazione. Alcuni possono essere impostati cliccandoci sopra.I tre gruppi di funzioni luci base, funzioni aggiuntive e analogiche possono essere usati come interruttori nelle funzioni, ad esempio nella funzione interruttore semplice. [[IMAGE_080]] [[IMAGE_081]] |
I punti blu devono seguire i movimenti dello stick. Per CPPM, IBUS o SBUS i canali devono essere assegnati correttamente.
Il lato destro mostra gli stati di commutazione, che possono essere impostati anche cliccandoci sopra. I tre gruppi di funzioni luci base, funzioni aggiuntive e analogiche possono essere usati come interruttori.
