ControlPanel¶
Generelt¶

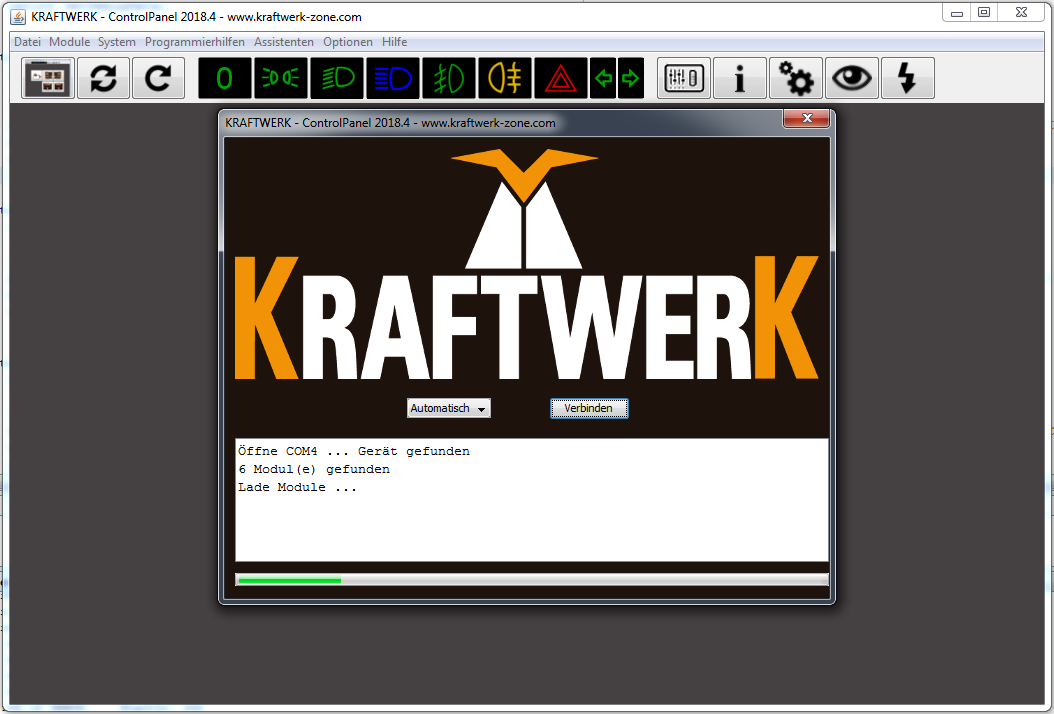

Ved opstart af ControlPanel skal modellen være klar til drift: Batteriet opladet og tilsluttet, model og fjernbetjening tændt og bundet. Servomotorer skal kunne bevæge sig.

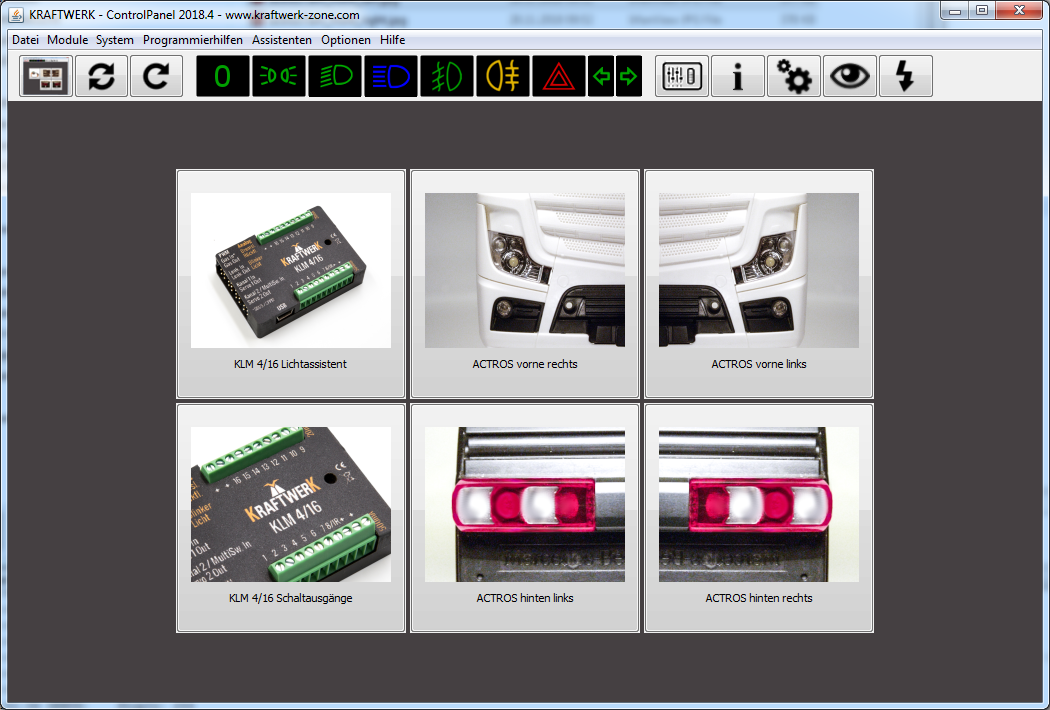

Systemet registreres automatisk, og alle moduler indlæses og vises.
Moduloversigt¶

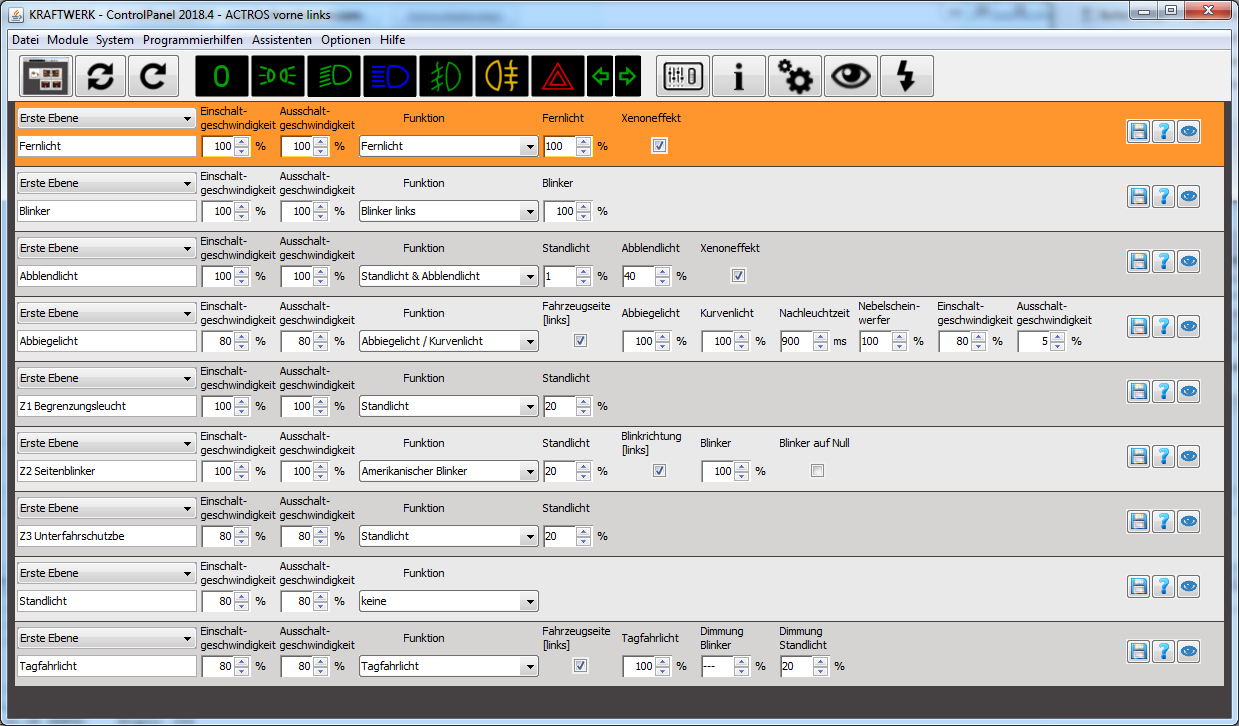

Ved klik på et modul kommer man til udgangsoversigten. Her kan navne tildeles, og tænd-/sluk-hastigheder indstilles. Parametrene varierer afhængigt af funktionen (se kapitel 7 "Funktioner").
Ændringer gemmes med disketteikonet. Spørgsmålstegnet viser hjælpetekster, og øjet tænder udgangen på modellen for at lette tildelinger.
Dobbeltbelægning¶

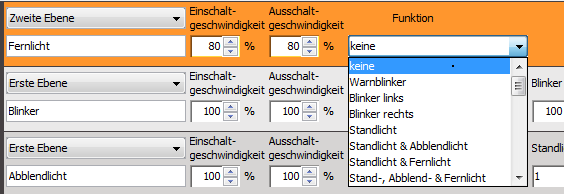

Hver udgang kan have dobbeltbelægning. Eksempel:
- Første niveau: Positionslys & fjernlys
- Andet niveau: Nødblink
Skiftet mellem niveauer kan konfigureres.
til
Menu¶
| Funktion | Beskrivelse |
|---|---|
| Fil | Genforbind systemet, genindlæs modul, forkast midlertidige ændringer, gem og åbn moduler. |
| Moduler | Vis og indlæs alle moduler. |
| Systemindstillinger | Konfigurer grundlæggende systemadfærd. |
| Enhedsinformation | Information om moduler, softwareversioner, opdateringer, fabriksindstillinger. |
| Systemanalyse | Selvtest, kommunikationstest, find beskadigede moduler. |
| Kanalindlæringsassistent | Hjælper med indlæring af kanaler. |
| Logging | Kommunikation mellem ControlPanel og system til fejlfinding. |
| Live-dataassistent | Viser realtidsdata som styrestænger og kontaktstatus. |
| Rundumlys- og KnightRider-effektassistent | Hjælper med konfiguration over flere udgange. |
| Indstillinger | Ekspertindstillinger for avancerede konfigurationer (brug med forsigtighed). |
| Info | Information om ControlPanel og fejllogs. |

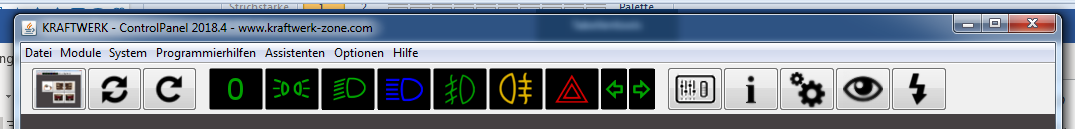

Symbolbjælke¶
- Vis hovedskærm
- Genforbind systemet
- Genindlæs moduler
- Lys fra / Positionslys / Nærlys / Fjernlys / Tågeforlygter / Tågelygte bag tænd/sluk
- Live-data, enhedsinformation, systemindstillinger
- Vis live-udgang, åbn live-opdatering
Live-data¶

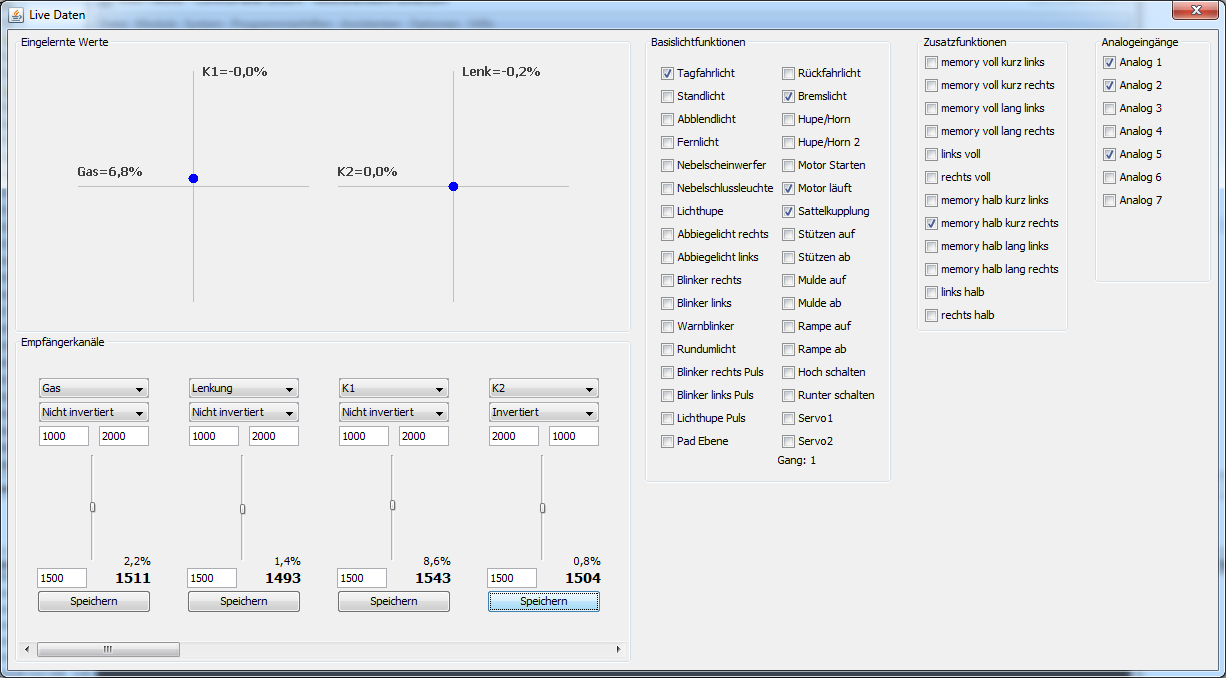

Giver realtidsindsigt i styrestangpositioner og kontaktstatus. Kanaler kan indlæres, og funktioner kan tændes/slukkes.

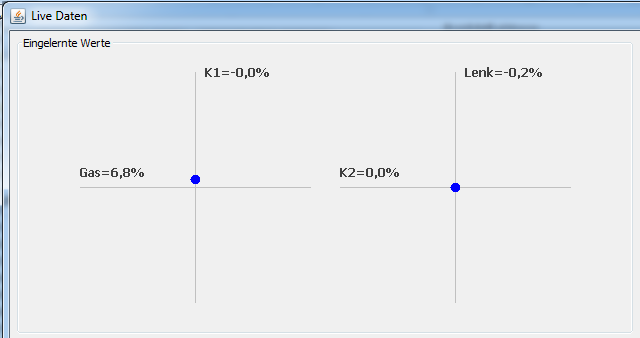

| [[IMAGE_078]] | Når kanalerne er korrekt indlært, skal de blå prikker følge dine styrestangsbevægelser. Hvis du bruger CPPM, IBUS eller SBUS, skal kanalerne også være korrekt tildelt. |

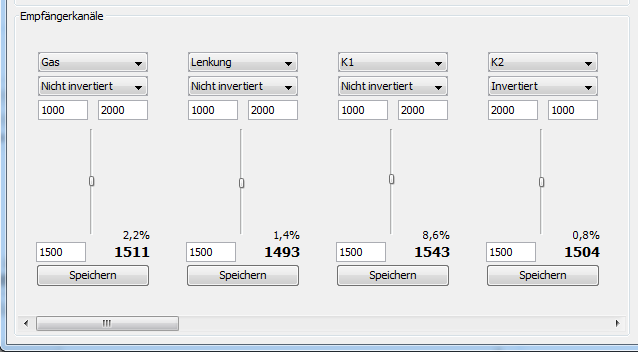

| 665544332211 [[IMAGE_079]] | Her vises alle kanaler, som de faktisk måles. Indlæringsinformationer tages ikke i betragtning, dvs. søjlerne kan bevæge sig nedad, selvom styrestangen bevæges opad.1: Kanaltilordning bør kun ændres, hvis CPPM, IBUS eller SBUS anvendes.2-5: Disse værdier sættes under indlæringsprocessen. 1000 – 2000 og 1500 midterstilling er standardværdier. Værdierne kan justeres og gemmes.6: Scroll til højre for at se værdier for andre kanaler (kun relevant for CPPM, IBUS, SBUS) |

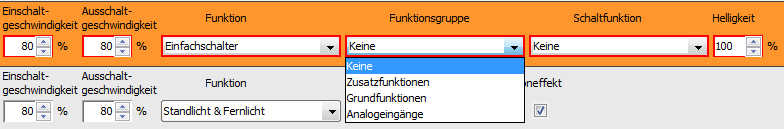

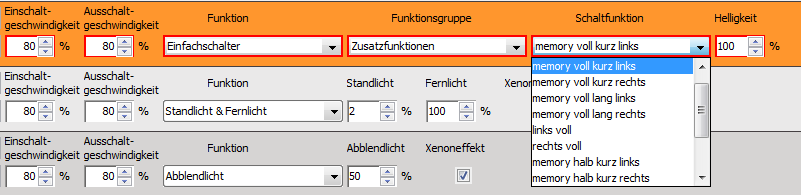

| Den højre side af live-data viser kontaktstatus. Nogle kan sættes ved klik. De tre funktionsgrupper Basislysfunktioner, Tilføjelsesfunktioner og Analog kan bruges som kontakter i funktioner, f.eks. i funktionen Enkelkontakt. [[IMAGE_080]] [[IMAGE_081]] |
De blå prikker skal følge styrestangsbevægelserne. Ved CPPM, IBUS eller SBUS skal kanaler være korrekt tildelt.
Den højre side viser kontaktstatus, som også kan sættes ved klik. De tre funktionsgrupper Basislys, Tilføjelsesfunktioner og Analog kan bruges som kontakter.
