Inbetriebnahme¶
Der RS1 muss an fünf Kanäle des Empfängers angeschlossen werden. Mittels Jumper kann die Verwendung eines Steuerpads für Licht und Sound konfiguriert werden.

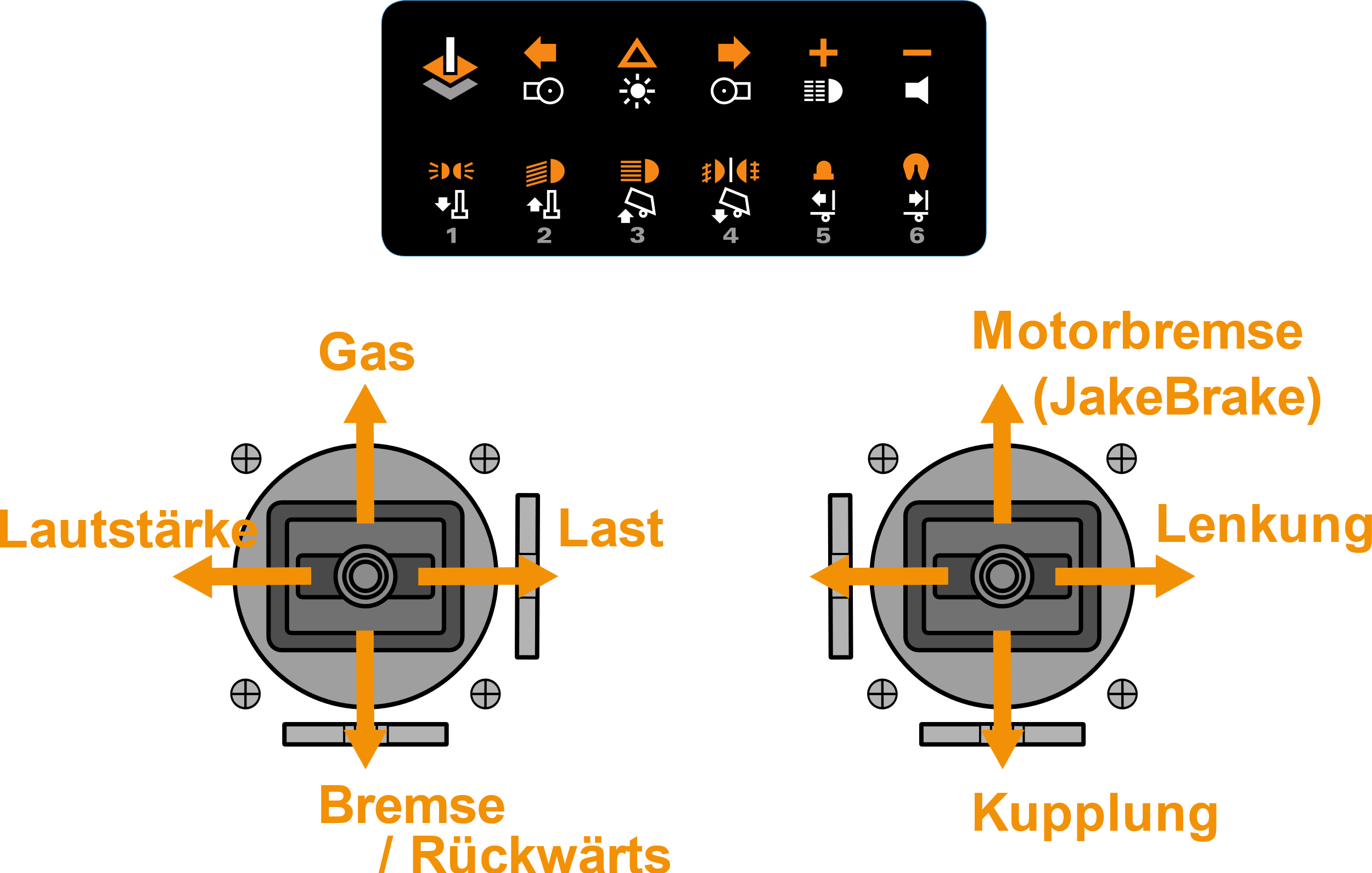

Steuerpad an K3 (rechter Jumper gesetzt)¶
- Motorbremse ist aktiv, solange K2 nach oben gedrückt wird (sofern der Modellsound dies unterstützt).
- Wird K2 nach unten gezogen und dann nach rechts getippt, schaltet die Hupe auf Horn und Fanfare um (sofern unterstützt).

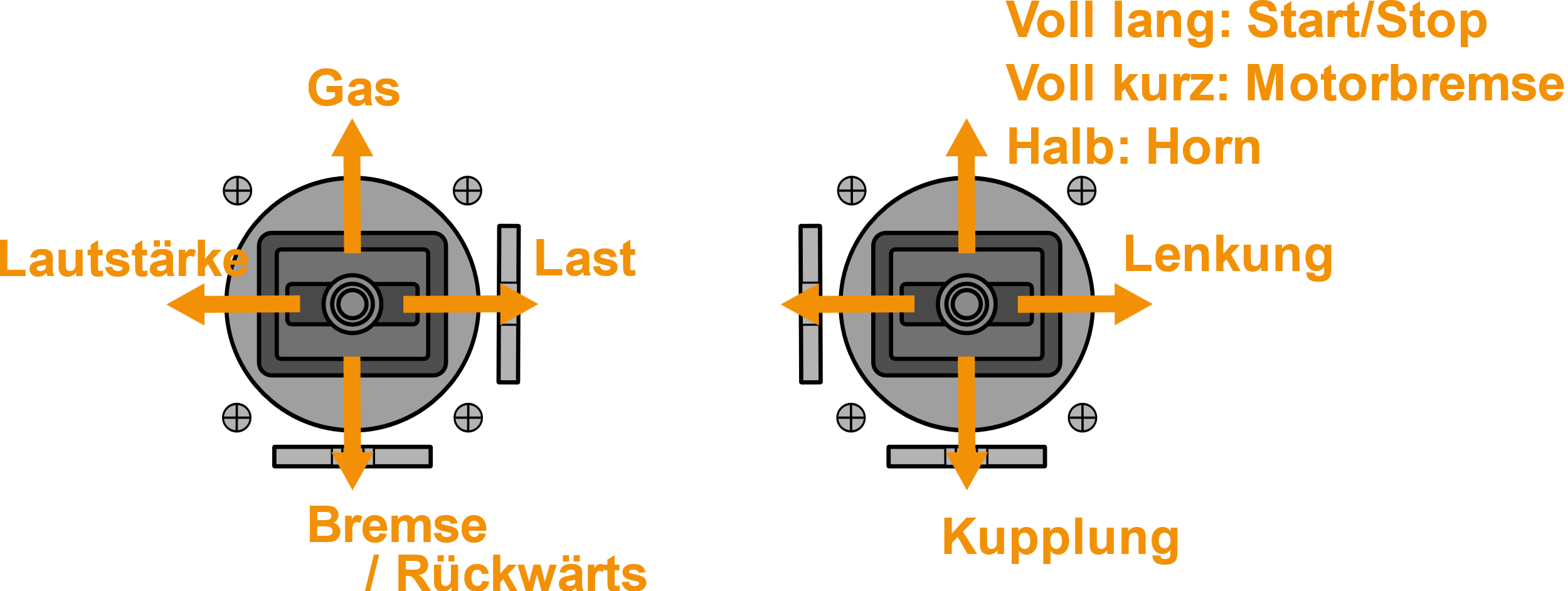

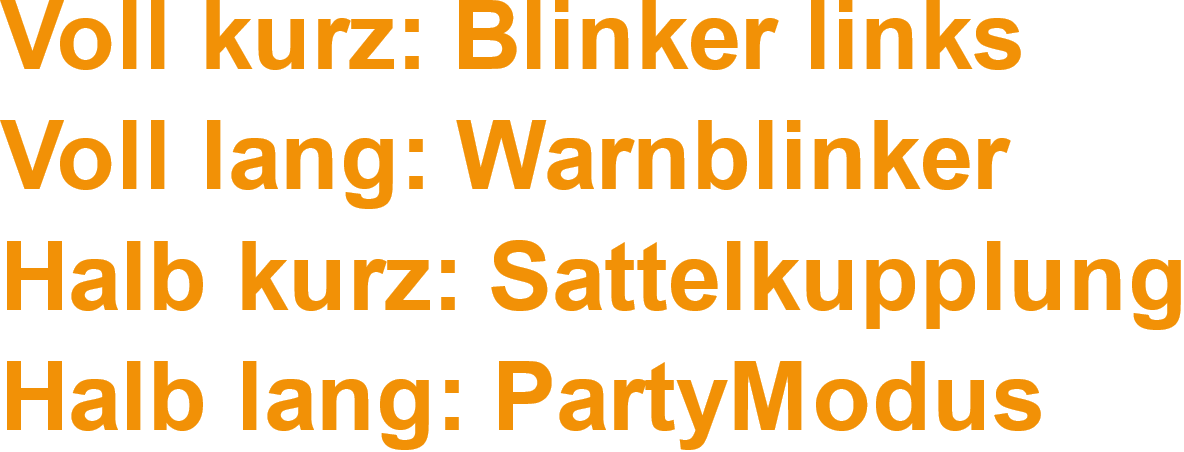

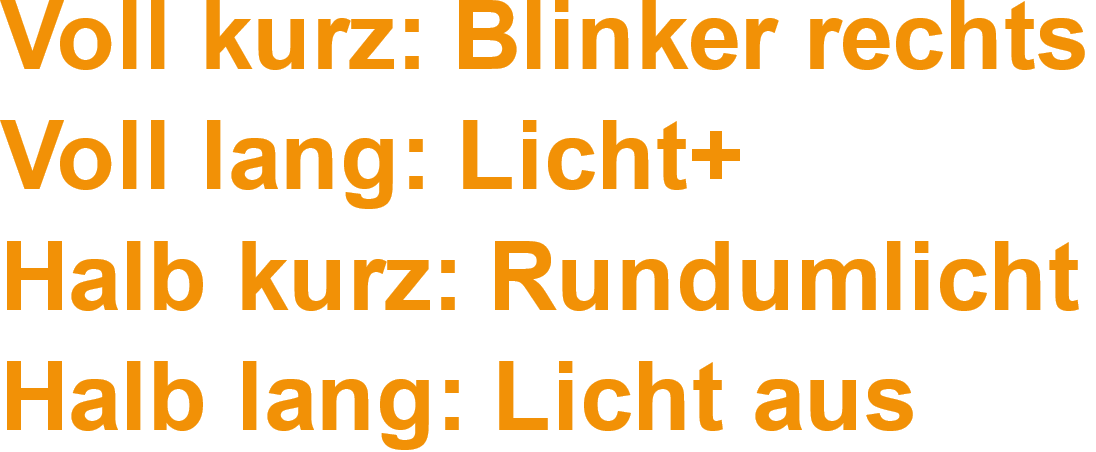

Steuerung ohne Steuerpad (oberer Jumper nicht gesetzt)¶
Die Kanalbelegung ist hier dichter. Gas, Lenkung, Lautstärke und Last werden wie bei Verwendung des Steuerpads gesteuert.
- Motorbremse als Memory-Funktion: kurzes Tippen aktiviert/deaktiviert die Motorbremse.
- Langes Nach-oben-Tasten startet/stoppt den Motor.
- Halbes Tippen aktiviert die Hupe.
- Wird K2 nach unten gezogen und dann nach rechts getippt, schaltet die Hupe auf Horn und Fanfare um.
Hinweis zur Verwendung eines Tasters an K3¶
Wenn für K3 ein Taster verwendet wird, können nur volle Funktionen geschaltet werden. Mit entsprechenden Mischern der Fernsteuerung können auch halbe Funktionen realisiert werden.
