Nastavení¶

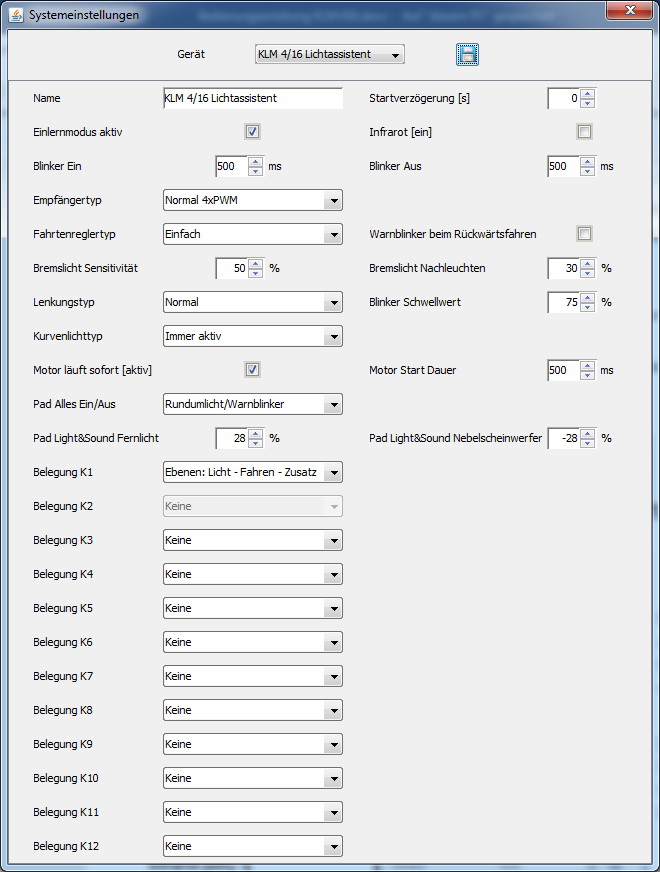

Systémová nastavení¶

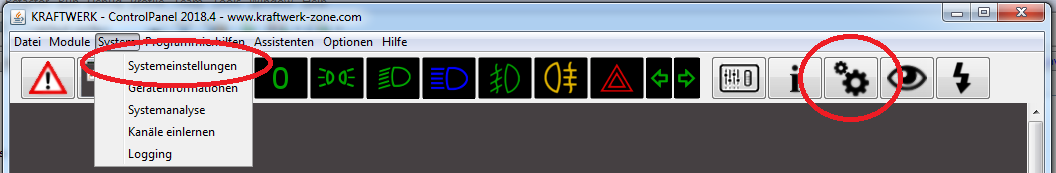

Systémová nastavení platí pro celý modul nebo systém (např. interval blikání, typ přijímače, typ brzdového světla). Otevřete je přes ikonu ozubeného kola nebo menu „System“ → „Systemeinstellungen“.
| Název | Popis |
|---|---|
| Startverzögerung [s] | Zpožďuje spuštění systému, aby se zohlednily doby rozběhu vysílače. |
| Einlernmodus [aktiv] | Aktivuje/deaktivuje manuální režim učení (plyn a řízení v krajní poloze). Učení v ControlPanel zůstává aktivní. |
| Infrarot [ein] | Přepíná výstup 8 do režimu infračerveného provozu. |
| Blinker Ein/Aus | Definuje dobu zapnutí a vypnutí blinkru v krocích po 10 ms. |
| Empfängertyp | Viz kapitola 8 „Ansteuerungsvarianten / Empfängertyp“. |
| Fahrtenreglertyp | Viz kapitola 9.1 „Fahrtenreglertyp“. |
| Warnblinker beim Rückwärtsfahren | Automatické zapnutí výstražných světel při couvání. |
| Bremslicht Sensitivität | Citlivost inteligentního brzdového světla. |
| Bremslicht Nachleuchten | Doba dohoření brzdového světla. |
| Lenkungstyp | Viz kapitola 9.3 „Lenkungstyp“. |
| Blinker Schwellwert | Prahová hodnota pro automatické zapnutí blinkru. |
| Kurvenlichttyp | Viz kapitola 0 „Kurvenlichttyp“. |
| Motor läuft sofort [aktiv] | Viz kapitola 10 „Soundmodul“. |
| Motor Start Dauer | Doba blikání při startu motoru. |
| Pad Alles Ein/Aus | Konfigurace tlačítka „Alles Ein/Aus“ na ovládacích panelech. |
| Pad Light&Sound Fernlicht / Nebelscheinwerfer | Viz příručka ovládacího panelu Light & Sound. |
| Belegung K1 – K12 | Viz kapitola 13.6 „Benutzerdefiniert“. |
Ovládání funkcí Světlo – Jízda – Doplňky¶

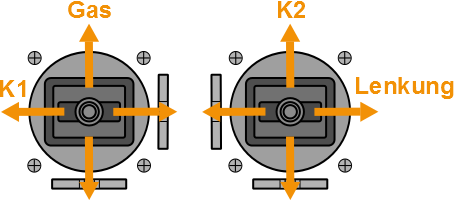

Standardní ovládání probíhá přes čtyři proporcionální kanály (plyn vlevo, řízení vpravo). Kanál K2 přepíná mezi skupinami funkcí Světlo, Jízda a Doplňky.
Učení kanálů:
- Plyn – brzda
- Vlevo – vpravo
- K1 vlevo – vpravo
- K2 nahoru – dolů
Přepínání světelných funkcí¶
- Stálé světlo, potkávací světlo: K2 nahoru + krátce K1 vlevo ťuknout
- Dálkové světlo: K2 nahoru + krátce K1 vpravo ťuknout (pouze pokud je stálé světlo zapnuto)
- Mlhové světlo, zadní mlhové světlo: K2 nahoru + dlouze K1 vpravo ťuknout (pouze pokud je stálé světlo zapnuto)
- Blinkr vlevo/vpravo: K2 střed + krátce K1 vlevo/vpravo ťuknout
- Výstražná světla: K2 střed + dlouze K1 vpravo ťuknout
- Světelná houkačka: K2 střed + dlouze K1 vlevo ťuknout (po prvním zapnutí lze K1 vlevo ovládat přímo)
- Doplňkové funkce: K2 dolů + K1 v krajní poloze (vlevo/vpravo) krátce nebo dlouze stisknout
až

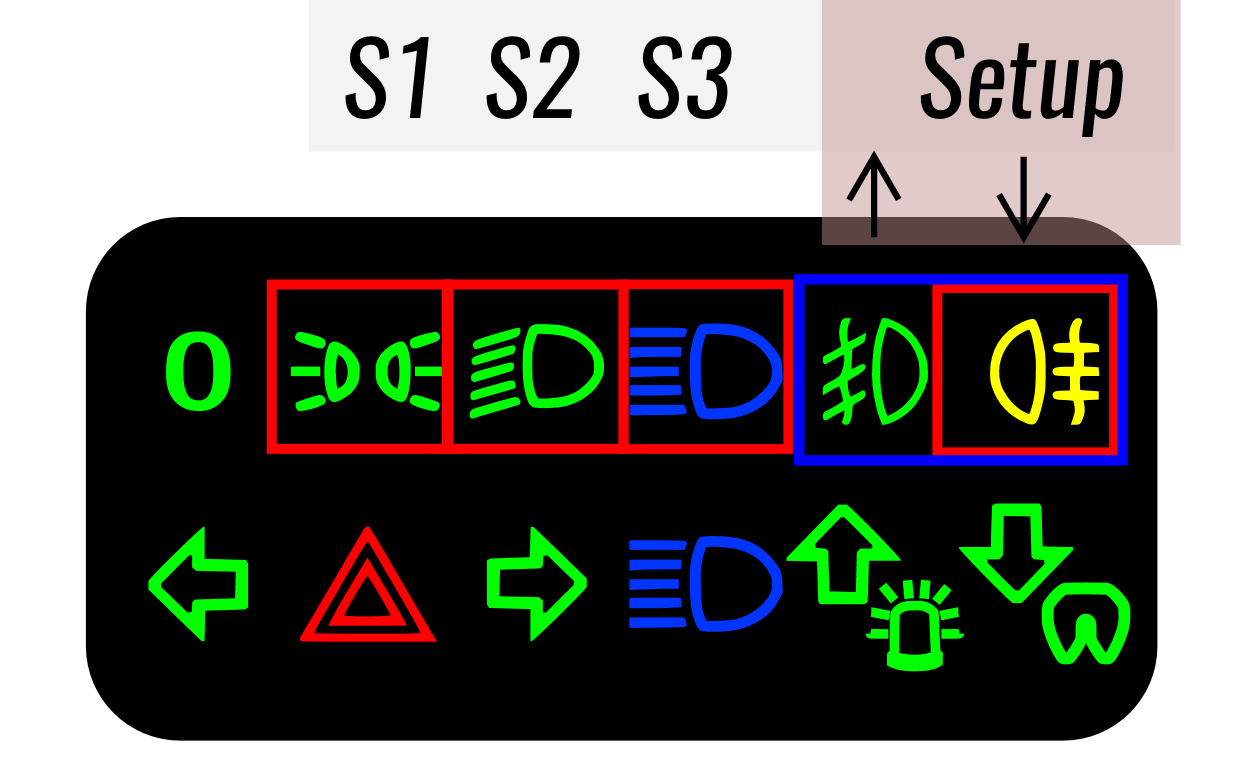

Základní nebo doplňkové funkce panelu¶
Panely kódují stisky tlačítek jako pohyby nahoru a dolů. KLM je dekóduje a ovládá funkce. Panely se připojují k vysílači a k K1 nebo K2 KLM.

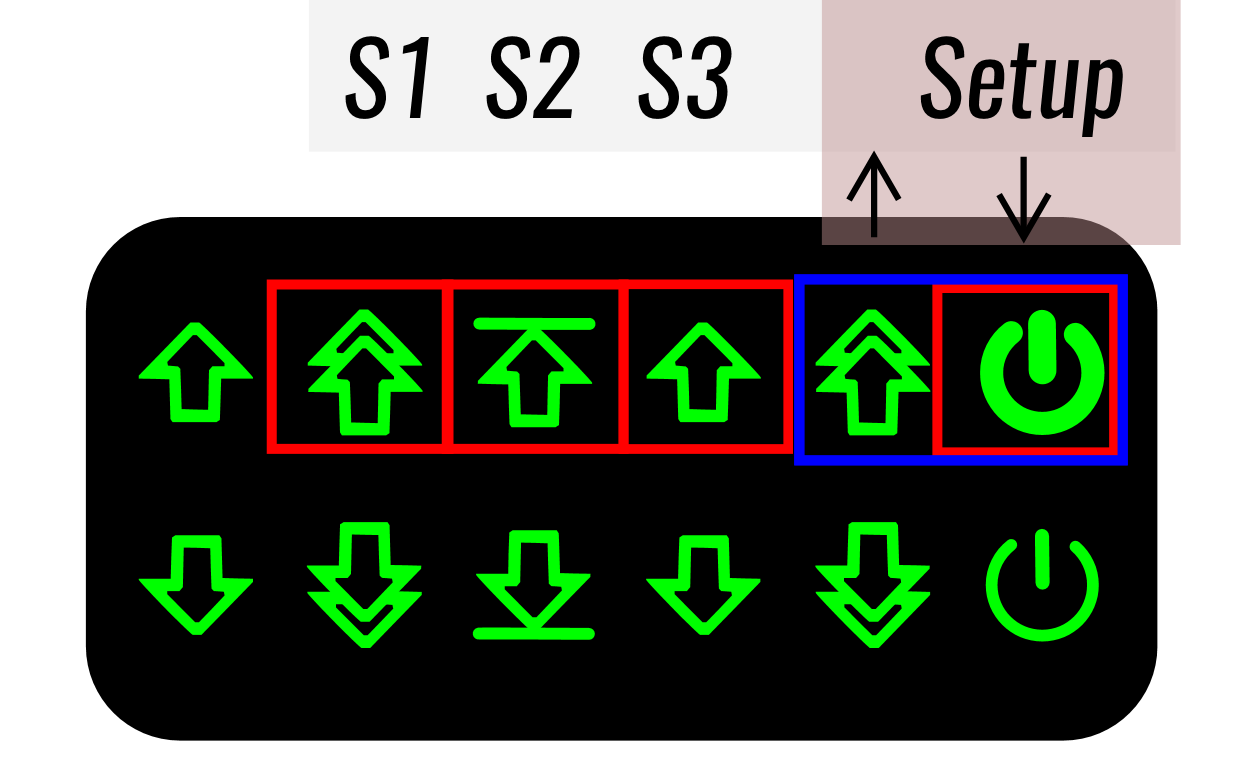

Pro učení kanálů musí být panel přepnut do režimu nastavení (současným stisknutím dvou horních pravých tlačítek pro nastavení). Alternativně použijte průvodce „Kanäle Einlernen“ v ControlPanel.

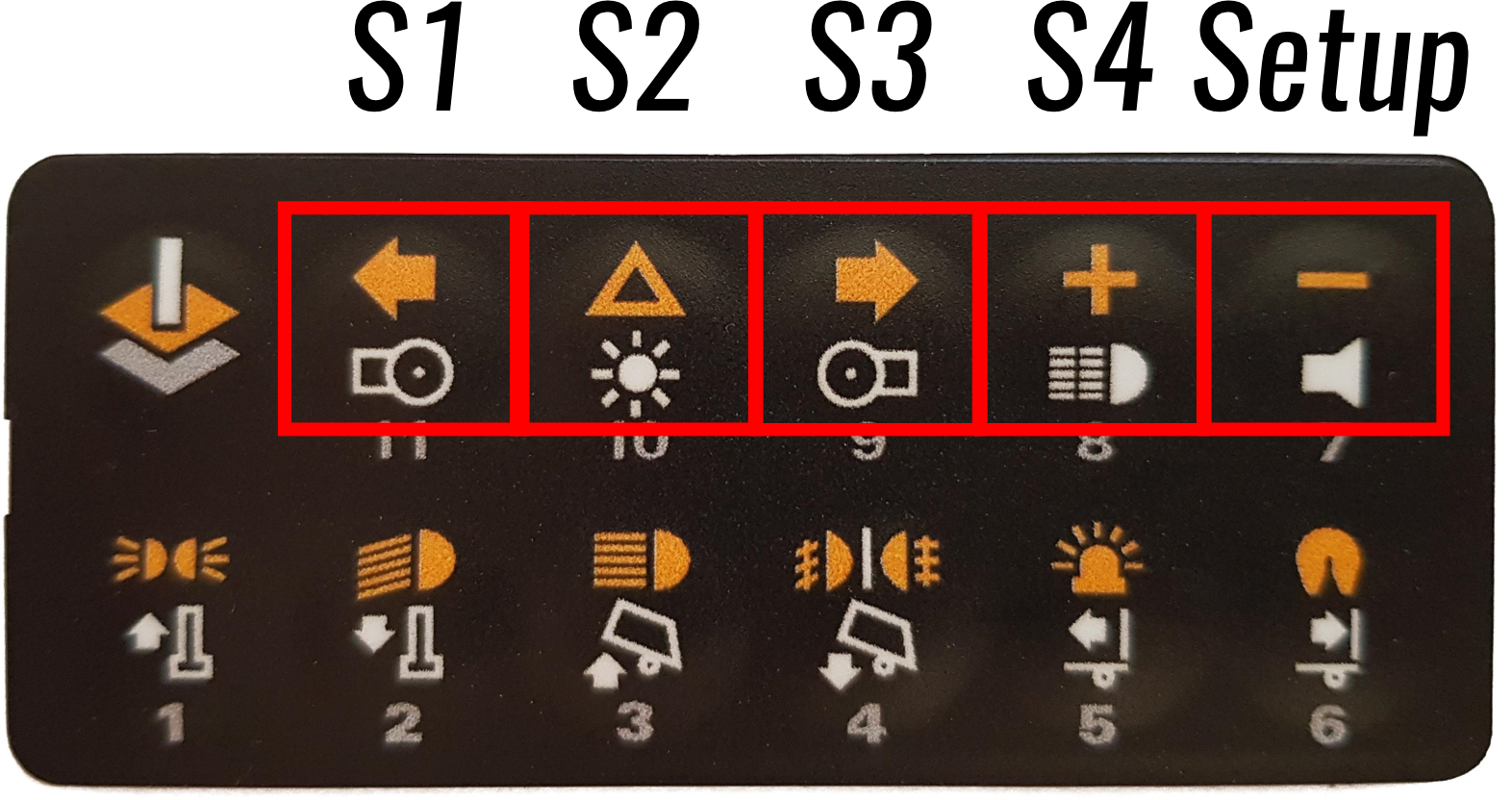

Panel Light & Sound¶
Ovládá funkce podle stisku tlačítka s výchylkami od +100 do -100 %. Připojení a ovládání je analogické základním a doplňkovým funkcím.
Funkce jsou rozděleny do krátkých, dlouhých a doplňkových úrovní. Světelná houkačka, klakson a další funkce se aktivují dlouhým stiskem a poté lze ovládat krátkými stisky.
Po dvou sekundách nečinnosti se obnoví původní nastavení.
Multiswitch Robbe/Graupner¶

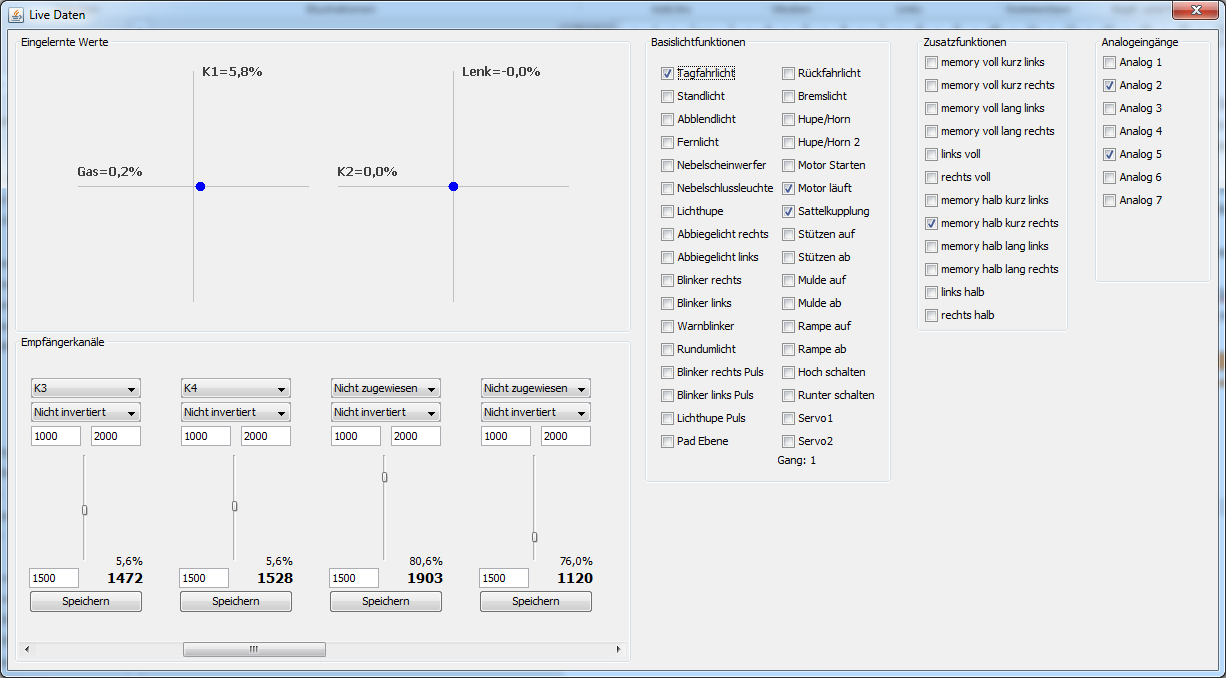

Oba protokoly jsou automaticky rozpoznány. Hodnoty Multiswitch lze přiřadit kanálům K3 až K12 v průvodci LiveDaten a nastavit uživatelsky.

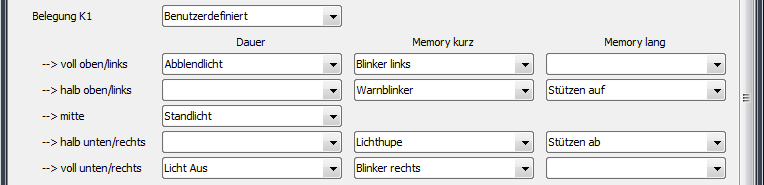

Uživatelské nastavení¶
Každý kanál (kromě plynu a řízení) lze individuálně přiřadit. K1 a K2 podporují plné i poloviční výchylky, K3 až K12 pouze plné výchylky.
Funkce lze definovat jako „Dauer“ (trvalá), „Memory kurz“ (krátká paměť) nebo „Memory lang“ (dlouhá paměť). Příklady jsou světelné funkce, klakson, spojka návěsu, podpěry, korba, rampa, startování, řazení, servo1/2 atd.
