ControlPanel¶

Obecné¶

Při spuštění ControlPanelu musí být model připraven k provozu: baterie nabitá a připojená, model a vysílač zapnuté a spárované. Serva musí být pohyblivá.

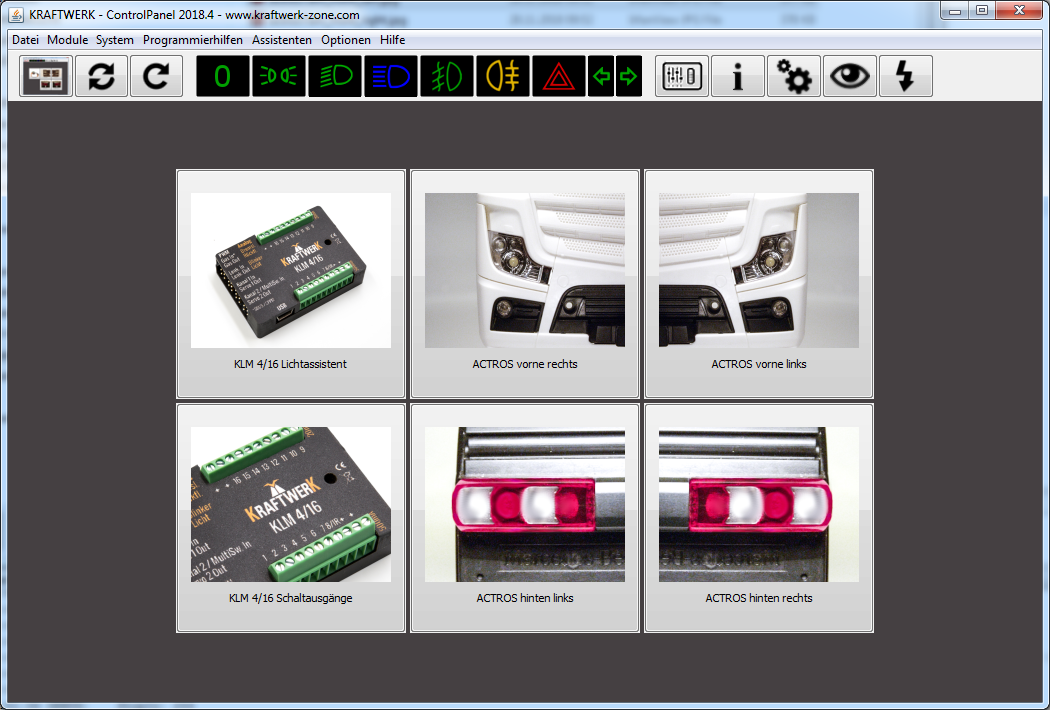

Systém je automaticky rozpoznán a všechny moduly jsou načteny a zobrazeny.



Přehled modulů¶

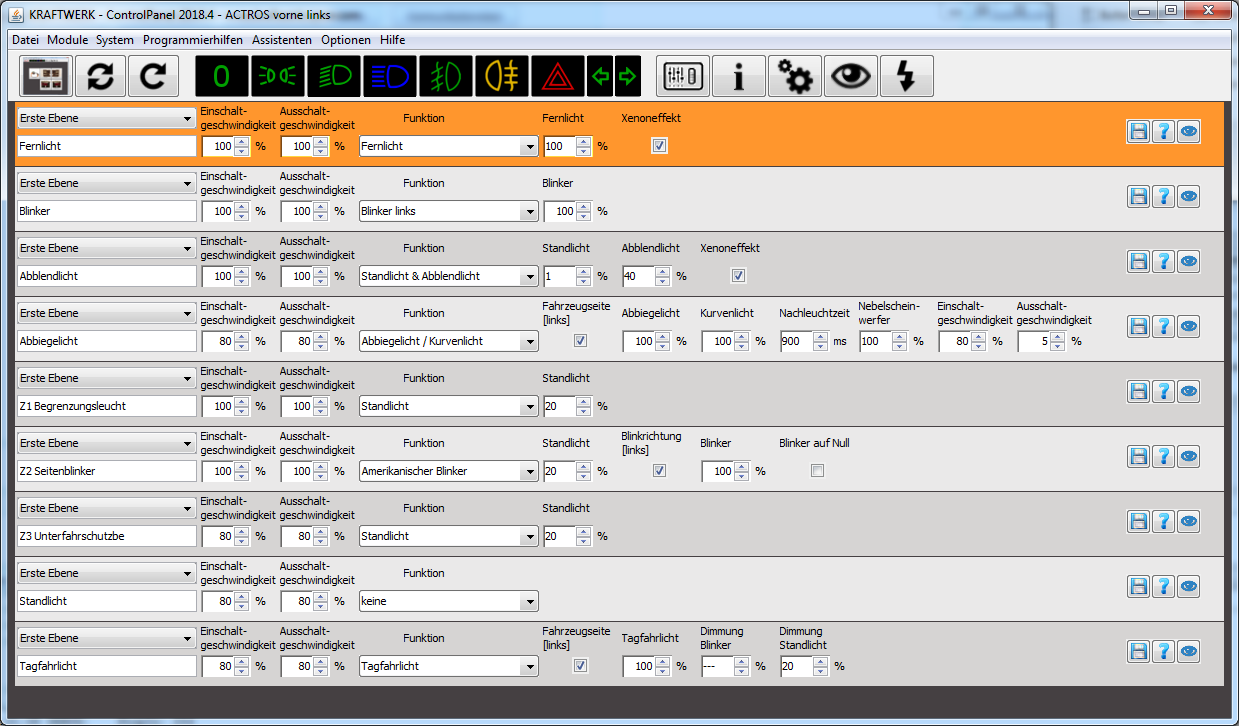

Kliknutím na modul se dostanete do přehledu výstupů. Zde lze přiřadit názvy a nastavit rychlosti zapnutí/vypnutí. Parametry se liší podle funkce (viz kapitola 7 „Funkce“).

Změny se ukládají pomocí ikony diskety. Otazník zobrazuje nápovědu, oko zapíná výstup na modelu pro usnadnění přiřazení.

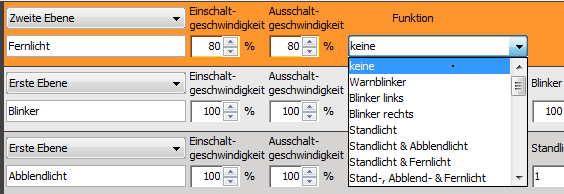

Dvojí přiřazení¶

Každý výstup může být přiřazen dvakrát. Příklad:

První úroveň: poziční světlo & dálkové světlo
Druhá úroveň: výstražná světla

Přepínání mezi úrovněmi lze konfigurovat.


až


Funkce	Popis
Soubor	Znovu připojit systém, znovu načíst modul, zahodit dočasné změny, uložit a otevřít moduly.
Moduly	Zobrazit a načíst všechny moduly.
Nastavení systému	Konfigurace základního chování systému.
Informace o zařízeních	Informace o modulech, verzích softwaru, aktualizacích, továrním nastavení.
Analýza systému	Selftest, test komunikace, nalezení poškozených modulů.
Asistent učení kanálů	Pomáhá při učení kanálů.
Logging	Komunikace mezi ControlPanel a systémem pro hledání chyb.
Asistent živých dat	Zobrazuje data v reálném čase jako pohyby pák a stav přepínačů.
Asistent efektů Rundumlicht a KnightRider	Pomáhá s konfigurací přes více výstupů.
Nastavení	Pokročilé možnosti pro experty (používat opatrně).
Info	Informace o ControlPanelu a hlášení chyb.

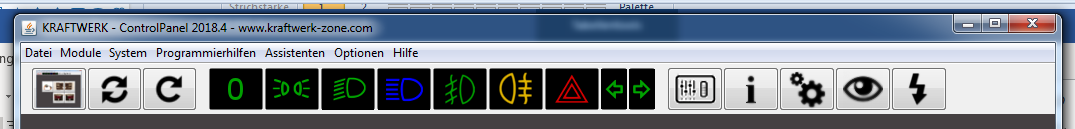

Panel nástrojů¶


Zobrazit hlavní obrazovku
Znovu připojit systém
Znovu načíst moduly
Světla vypnuta / poziční světlo / potkávací světlo / dálkové světlo / mlhovky / zadní mlhové světlo zapnuto/vypnuto
Živá data, informace o zařízeních, nastavení systému
Zobrazit živý výstup, otevřít živou aktualizaci

Živá data¶

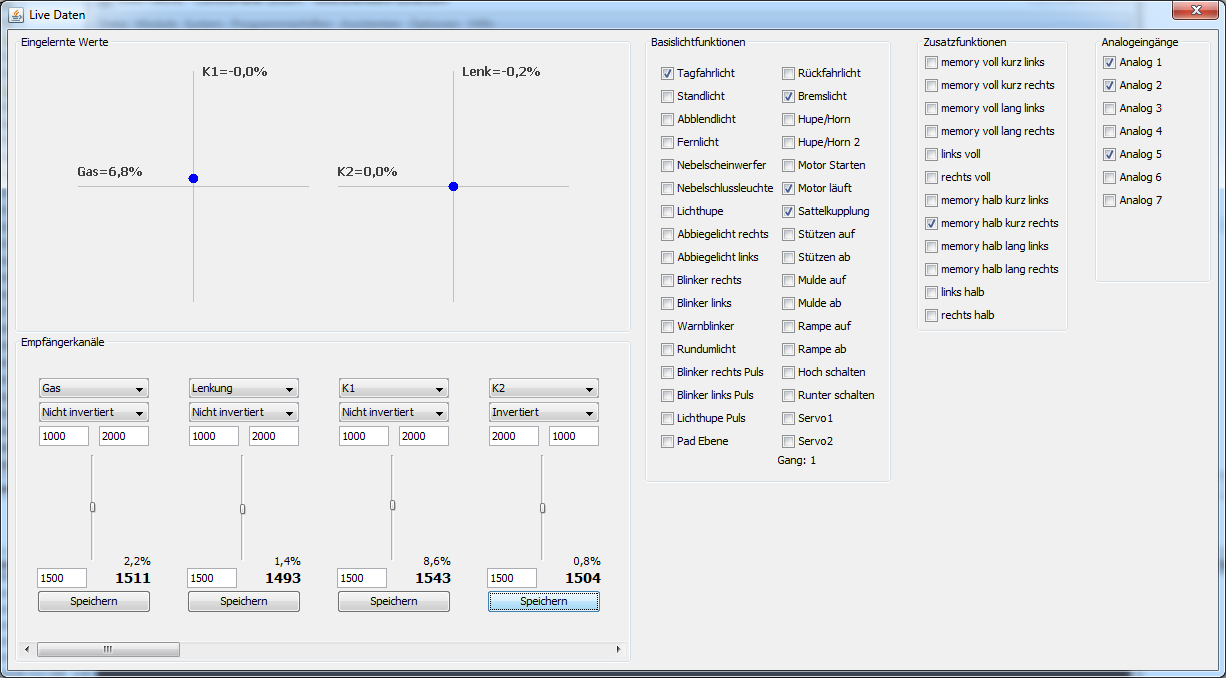

Umožňuje pohled v reálném čase na polohy pák a stavy přepínačů. Kanály lze naučit a funkce zapínat/vypínat.

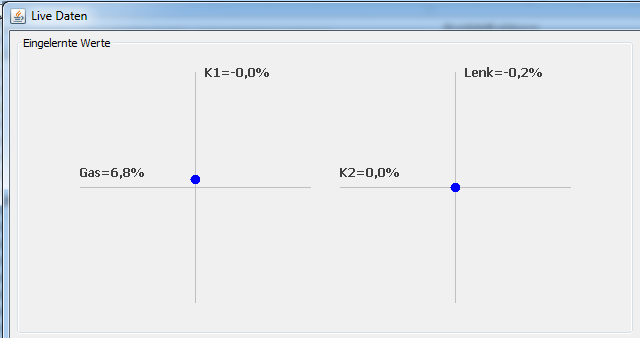

[[IMAGE_078]]	Pokud jsou kanály správně naučené, musí modré body sledovat pohyby vaší páky. Pokud používáte CPPM, IBUS nebo SBUS, musí být kanály také správně přiřazeny.

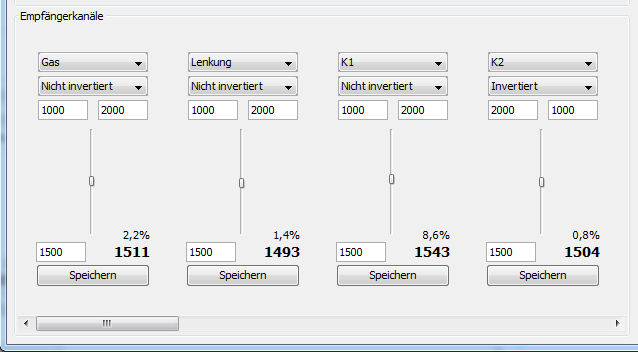

665544332211 [[IMAGE_079]]	Zde jsou zobrazeny všechny kanály tak, jak jsou skutečně měřeny. Informace o učení zde nejsou zohledněny, tj. pruhy se mohou pohybovat i dolů, i když je páka posunuta nahoru.1: Změna přiřazení kanálů by měla být provedena pouze při použití CPPM, IBUS nebo SBUS.2-5: Tyto hodnoty jsou nastaveny během učení. 1000 – 2000 a 1500 střední poloha jsou standardní hodnoty. Hodnoty lze upravit a uložit.6: Posuňte doprava pro zobrazení hodnot ostatních kanálů (platí jen pro CPPM, IBUS, SBUS)

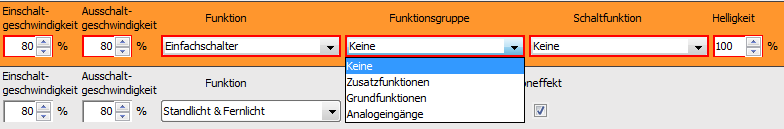

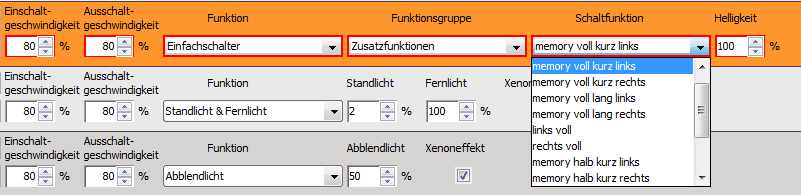

	Pravá strana živých dat zobrazuje stavy přepínačů. Některé lze nastavit kliknutím.Tři skupiny funkcí Základní světelné funkce, Doplňkové funkce a Analogové lze použít jako přepínače u funkcí, např. u funkce Jednoduchý přepínač. [[IMAGE_080]] [[IMAGE_081]]


Modré body musí sledovat pohyby páky. U CPPM, IBUS nebo SBUS musí být kanály správně přiřazeny.


Pravá strana zobrazuje stavy přepínačů, které lze také nastavit kliknutím. Tři skupiny funkcí Základní světla, Doplňkové funkce a Analogové lze použít jako přepínače.
